Gevindtyper: Guide til europæiske, amerikanske og japanske gevind
Overblik over BSP, metrisk DIN, NPT, JIC, ORFS, flange og JIS, og hvordan du kender dem fra hinanden
De mest brugte gevindtyper i hydraulik er BSP og metrisk DIN i Europa, NPT, JIC og ORFS i Nordamerika og JIS i Japan. Du kender dem fra hinanden på gevindvinklen, om gevindet er cylindrisk eller konisk, og på hvordan fittingen tætner: med konus, o-ring, flare eller i selve gevindet.
Hvad er forskellen på de mest brugte gevindtyper?
Overblik: Tabellen viser de vigtigste kendetegn. Du finder detaljer, standarder og Parker ende-konfigurationer længere nede.
| Gevindtype | Region | Gevind | Tætning |
|---|---|---|---|
| BSPP (G-gevind) | Europa | Cylindrisk, 55° gevindvinkel | 60° konus, o-ring eller flad pakning |
| BSPT (R-gevind) | Europa | Konisk, 55° gevindvinkel | I gevindet |
| Metrisk DIN 24° | Europa | Metrisk cylindrisk (M) | 24° konus, evt. med o-ring |
| Fransk gas | Frankrig | Metrisk | 24° konus, metal mod metal |
| NPT/NPTF | USA | Konisk, 60° gevindvinkel | I gevindet |
| JIC 37° | USA | UNF, cylindrisk | 37° flare, metal mod metal |
| SAE 45° | USA | Cylindrisk | 45° flare, metal mod metal |
| ORFS | USA | Cylindrisk | Flad flade med o-ring |
| Flange | Hele verden | 4 bolte (ISO 6162) | O-ring i flangefladen |
| JIS | Japan | BSPP eller metrisk | 30° konus |
Hvordan finder du ud af, hvilket gevind du har?
Identifikation: Mål gevindets udvendige diameter og stigning, og tjek om gevindet er cylindrisk eller konisk. Mål derefter vinklen på tætningsfladen. Med de tre oplysninger kan du finde gevindtypen i tabellen ovenfor og i afsnittene nedenfor.
Find fittings med BSP-gevind i vores webshop:
Påpresningsfittings, one piece Påpresningsfittings, two piece
Hvilke europæiske gevindtyper findes der?
Hvad er BSP-gevind?
BSP (British Standard Pipe) er en britisk rørgevindstandard, der sammen med metrisk gevind er den mest udbredte i Europa. BSP kaldes også Whitworth-gevind og findes i to typer: BSPP (British Standard Pipe Parallel), som er cylindrisk, og BSPT (British Standard Pipe Tapered), som er konisk.
Gevindvinkel og tætning: BSP har en gevindvinkel (flankevinkel) på 55°. BSPP tætner typisk med en 60° konus, en o-ring eller en flad pakning, mens BSPT tætner i selve gevindet.
Måling af stigning i gevind - antal gevind pr. tomme.
Stigning: På BSP-gevind måles stigningen som antal gevind pr. tomme (TPI). Det gælder alle gevindtyper i denne guide undtagen metrisk gevind, hvor stigningen måles i millimeter.
Hvad er BSPP-gevind?
BSPP er et cylindrisk (parallelt) BSP-gevind, som også kaldes G-gevind. BSPP-hanfittings har ofte en 60° konus eller en o-ring til tætning.
Sådan passer BSPP sammen: En BSPP-han kan forbindes med en BSPP-hun, men ikke med en hun med swivel og heller ikke med en BSPT-hun.
BSPP, metal mod metal uden o-ring
Standard: BS5200, ISO 8434-6
Parker ende-konfiguration: 92, B1, B2, B4, D9
BSPP, metal mod metal med o-ring
Standard: ISO 12151-6, ISO 8434-6
Parker ende-konfiguration: EA, EB, EC, EE, D9
Hvad er BSPT-gevind?
BSPT er et konisk BSP-gevind, som også kaldes R-gevind. Det tætner i selve gevindet, når det skrues sammen.
BSPT eller NPT? BSPT forveksles let med NPT, fordi begge er koniske. Mål gevindvinklen med en gevindlære: BSPT har 55°, og NPT har 60°.
Sådan passer BSPT sammen: En BSPT-han kan forbindes med både en BSPT-hun og en BSPP-hun.
Parker ende-konfiguration: 91
Hvad er BSP flat seal?
BSP flat seal er fittings med cylindrisk BSP-gevind og en flad tætningsflade. Tætningen opstår, når en kompositpakning presses mod hunfittingens flade.
Parker ende-konfiguration: B5, B6, B7
Hvad er metrisk gevind?
Metrisk gevind angives med et M efterfulgt af den udvendige diameter og stigningen i millimeter, fx M22 x 1,5. Metrisk gevind er sammen med BSP det mest udbredte i Europa og findes både som cylindrisk og konisk gevind.
Stigning i millimeter: Det, der adskiller metrisk gevind fra de andre gevindtyper, er at stigningen måles som afstanden mellem to gevind i millimeter og ikke som antal gevind pr. tomme. M10 x 1,5 betyder altså en udvendig diameter på 10 mm og 1,5 mm mellem gevindene. I industrien ses oftest stigningerne 1, 1,5 og 2 mm.
Standarder: Metriske fittings følger ofte internationale standarder fra DIN (Deutsches Institut für Normung) eller ISO (International Organization for Standardization).
Cylindrisk eller konisk? Metrisk konisk gevind ligner NPT og ses mest i lavtryksapplikationer, men bruges ikke meget i dag. Metrisk cylindrisk gevind er derimod meget udbredt, fx i Parkers EO2-fittingserie.
Måling af stigning i gevind for et metrisk gevind.
Hvad er DIN metriske fittings?
DIN-fittings er metriske fittings, der tætner med en vinklet tætningsflade (metal mod metal) eller med en kombination af metal mod metal og o-ring. De findes i serierne meget let (LL), let (L) og svær (S).
Tætningsvinkel: Tætningsfladen er enten 24° med eller uden o-ring eller en kombineret 24°/60° konus. Du identificerer fittingen ved at måle gevindets størrelse og rørets udvendige diameter.
DIN, meget let serie (LL)
En han med 60° konus passer kun til en hun med 60° konus. Både han og hun har cylindrisk metrisk gevind.
Standard: DIN 20078 del 3
Parker ende-konfiguration: C0

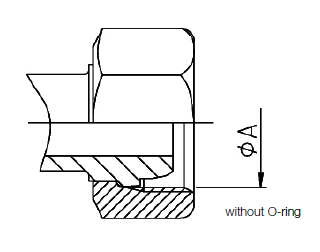

DIN, let og svær serie uden o-ring
Denne fitting kaldes ofte "ball nose cone" og bruges ikke meget i dag. I stedet bruges typisk DIN 24° let eller svær serie med o-ring.
En han med 60° konus passer til en hun med 24° eller 60° konus. Hannen har en 60° konus, og hunnen har både en 24° og en 60° konus. Begge har cylindrisk metrisk gevind.
Standard: DIN 20078 del 2
Parker ende-konfiguration: C3, C4, C5, C6
DIN 24°, let og svær serie med o-ring
Hannen har en 24° konus og cylindrisk metrisk gevind. Hunnen har en 24° konveks konus med o-ring og en swivel-møtrik med cylindrisk metrisk gevind.
Standard: ISO 12151-2, ISO 8434-1, ISO 8434-4
Parker ende-konfiguration for let serie: CA, CE, CF, D0
Parker ende-konfiguration for svær serie: C9, 0C, 1C, D2
Hvad er franske gasfittings?
Franske gasfittings er typiske for det franske marked og har en 24° konus med cylindrisk metrisk gevind. De ligner tyske DIN-fittings, men gevindet er forskelligt i nogle størrelser, fordi franske gasgevind findes i alle størrelser, mens DIN-fittings bruger standardgevindstørrelser.
Fransk metrisk 24° konus
Tætning: Metal mod metal. Fittingene er ikke specificeret i internationale standarder.
Metric tube Parker ende-konfiguration: F6, F9
Gas tube Parker ende-konfiguration: FG, F2, F4
Hvilke amerikanske gevindtyper findes der?
Hvad er NPT- og NPTF-gevind?
NPT (National Pipe Taper) og NPTF (National Pipe Taper Fuel, også kaldet Dryseal) er koniske gevindtyper, der er mest udbredte i USA og derfor ses på mange maskiner af amerikansk oprindelse. Fordi gevindet er konisk, tætner det mere, jo hårdere det skrues sammen.
Forskellen på NPT og NPTF: De to ser ens ud, men små forskelle i dimensionerne gør, at NPTF tætner bedre end NPT. Derfor bruges NPTF mest i dag. Møder du et NPT-gevind, anbefaler vi at bruge PTFE-tape for at forbedre tætningen.
Anvendelse: NPT og NPTF anbefales til faste samlinger, der ikke skal skilles ad. Gevindet deformeres, når det spændes, og det er det, der skaber tætningen. Fittingene har en 30° tætningsflade og en 60° konkav konus.
Pas på forvekslinger: NPTF og BSPT forveksles let. Forskellen er gevindvinklen: 60° på NPTF og 55° på BSPT. En NPT-han kan desuden skrues i en BSPT-hun, men samlingen bliver ikke tæt.
NPTF
En NPTF-han passer til en NPTF-, NPSF- eller NPSM-hun.
Standard: SAE J516
Parker ende-konfiguration: 01

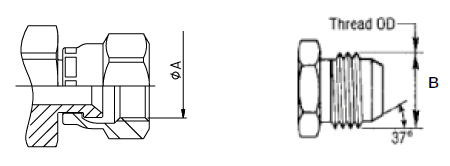

Hvad er JIC-fittings?
JIC (Joint Industry Council), også kaldet SAE JIC 37°, er fittings med metal mod metal-tætning, en 37° flare og cylindrisk UNF-gevind (Unified National Fine). Standarden kommer oprindeligt fra SAE (Society of Automotive Engineers) og er i dag beskrevet i SAE J514.
Udbredelse: JIC er den mest almindelige amerikanske fittingtype i Europa. Parker JIC-slangefittings er fuldt kompatible med Parker Triple-Lok rørfittings og adaptere.
Standard: ISO 12151-5, ISO 8434-2, SAE J516
Parker ende-konfiguration: 03, 06/68, 37/3V, 39/3W, 41/3Y, L9
Hvad er SAE 45° flare-fittings?
SAE 45° flare er metal mod metal-fittings, der er opkaldt efter deres flarevinkel. Hunfittingen har en 90° konkav konus, der dannes af en 45° vinkel.
Sådan passer de sammen: En SAE 45°-han passer kun til en SAE 45°-hun eller til en hun med dobbelt sæde til både JIC 37° og SAE 45°. JIC 37° og SAE 45° har samme gevind i flere størrelser, men kan ikke bruges sammen.
Standard: SAE J516
Parker ende-konfiguration: 04, 08/68, 37/3V, 39/3W, 41/3Y
Hvad er ISO 11926-fittings?
ISO 11926 er en hanfitting med cylindrisk gevind, tætningsflade og o-ring, også kendt som SAE O-ring boss (ORB). Den passer til hunporte af boss-typen, som bruges i porte på maskiner. Tætningen sker mellem o-ringen på hanfittingen og tætningsfladen på porten.
Parker ende-konfiguration: 05
Hvad er ORFS-fittings?
ORFS (O-ring face seal) er fittings med en flad tætningsflade, hvor en o-ring i en rille på hanfittingen presses mod hunfittingens flade. De er blandt de mest udbredte fittingtyper hos globale OEM'er, fordi de tætner meget godt og tåler vibrationer.
Standard: ISO 12151-1, ISO 8434-3, SAE J516
Parker ende-konfiguration: JC, JM/J0, JS, JU, J1, J3, J5, J7, J9
Hvad er flangefittings?
4-bolt flangefittings (split- eller fuldflange) bruges over hele verden til at tilslutte højtryksslanger, typisk på pumper, motorer og cylindre, hvor slangesamlingen udsættes for store trykbelastninger.

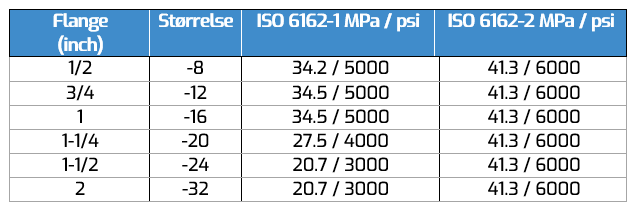

To trykklasser:
- ISO 6162-1 (SAE J518 Code 61): maks. arbejdstryk på 3000 til 5000 psi afhængigt af størrelsen.
- ISO 6162-2 (SAE J518 Code 62): maks. arbejdstryk på 6000 psi.
Flangerne fås også i kundespecifikke udgaver til Komatsu® og Caterpillar®.
ISO 6162-1, 21,0 MPa (3000 psi)
Parker ende-konfiguration (3000 psi): 15, 16, 17, 19, P5, P7, P9
Parker ende-konfiguration (5000 psi): 4A, 4F, 4N
ISO 6162-2, 42,0 MPa (6000 psi)
Parker ende-konfiguration: 6A, 6F, 6N, PA, PF, PN, 89

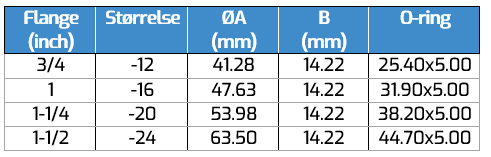

Caterpillar
Parker ende-konfiguration: XA, XF, XG, XN
Komatsu
Komatsu-flangen findes ikke i SAE- eller ISO-standardstørrelser, kun i størrelse -10 (5/8"), men den er stadig meget udbredt.
Hvad er en 4-bolt split flange?
En 4-bolt split flange bruges til at forbinde flangefittings med porten på pumpen, motoren eller cylinderen.

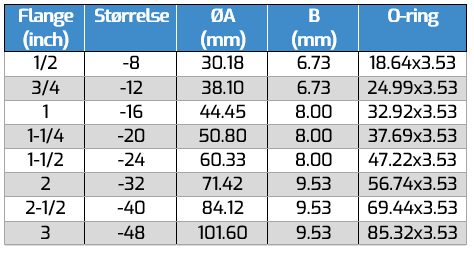

ISO 6162-1, 21,0 MPa (3000 psi)
ISO 6162-1 dækker maksimalt 21,0 MPa (3000 psi) til 35,0 MPa (5000 psi) afhængigt af størrelsen.
ISO 6162-2, 42,0 MPa (6000 psi)
ISO 6162-2 er højtryksklassen til maksimalt 42,0 MPa (6000 psi).
Hvilke japanske gevindtyper findes der?
Hvad er JIS-fittings?
JIS (Japanese Industrial Standard) er fittings, der ses på det meste japanske udstyr. De har en 30° konus og enten BSPP- eller metrisk gevind.
Pas på forvekslinger: JIS-fittings forveksles let med BSP- og JIC-fittings, fordi de ligner hinanden. Tjek konusvinklen: JIS har 30°, og JIC har 37°.
Ofte stillede spørgsmål (FAQ)
Hvordan kender jeg forskel på BSPT og NPT? Mål gevindvinklen med en gevindlære. BSPT har 55°, mens NPT har 60°. Gevindene kan godt gå i indgreb med hinanden, men de tætner ikke.
Er BSPP og G-gevind det samme? Ja. BSPP kaldes også G-gevind, og BSPT kaldes R-gevind.
Kan JIC- og JIS-fittings bruges sammen? Nej. JIC har en 37° flare og UNF-gevind, mens JIS har en 30° konus og BSPP- eller metrisk gevind.
Hvad er forskellen på JIC og SAE 45°? JIC har en 37° flare, og SAE 45° har en 45° flare. De har samme gevind i flere størrelser, men kan ikke bruges sammen.
Hvad betyder M22 x 1,5? Gevindet har en udvendig diameter på 22 mm, og der er 1,5 mm mellem gevindene.
Hvordan finder jeg ud af, hvilket gevind jeg har? Brug vores guide og gevindtabel til at identificere gevindtype og tætningsform.
