Gevindguide - identificer gevindtype samt tætningsform

Gevindtypen og tætningsformen er afgørende for at ens komponenter overhovedet kan skrues sammen og at de holder tæt når de er skruet sammen.

Hvis man er i tvivl om hvordan man identificerer gevindtype og tætningsform, har vi lavet en udførlig guide, som vil hjælpe med at identificere gevindtype og tætningsform for de mest anvendte standarder – Metrisk, BSP (BSPT/BSPP), NPT/NPTF og UN/UNF/SAE.

Mange gevindtyper ligner hinanden og forskellene kan være svære at se med det blotte øje, men er som sagt af afgørende betydning.

Vores gevind-identifikations kit indeholder en række værktøjer til at identificerer de forskellige elementer som er nødvendige for at kunne fastslå både gevindtype og tætningsform. Du kan købe gevind-identifikations kittet her.

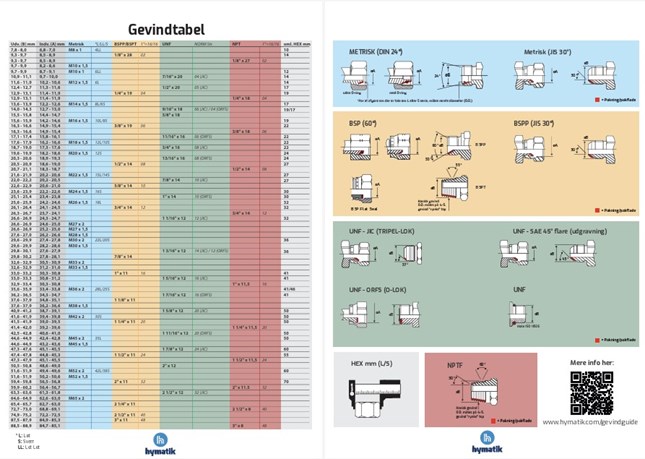

Download PDF Guide med gevindtabel:

Identifikation af gevind

1.Er det et han-gevind eller et hun-gevind? Identificer om det er et han-gevind (udvendigt gevind) eller et hun-gevind (indvendigt gevind).

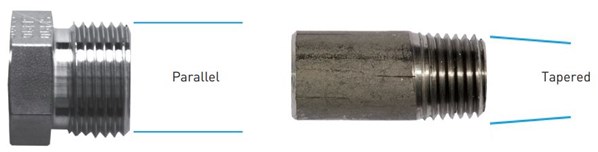

2. Er gevindet parallel eller konisk. Ofte vil en visuel inspektion være nok til at identificere om et gevind er parallelt eller konisk. Et parallelt gevind har samme diameter fra første til sidste gevind-"rynke", hvorimod et konisk gevind vil diameteren være større i den ene ende end i den anden ende. Hvis det ved en visuel inspektion ikke kan vurderes om det er et parallelt eller konisk gevind, kan man måle sig frem til det ved af bruge en skydelære. Du tager tre målinger på gevindet (i hver ende samt på midten). Hvis de tre målinger viser samme diameter, er gevindet parallelt. Hvis de tre målinger viser tre forskellige størrelser, er gevindet konisk.

En hurtig tommelfingerregel er, at hvis fittingen er med o-ring, vil der oftest være tale om parallelt gevind.

Når man har identificeret om gevindet er parallelt eller konisk har man også en indikation af gevindtypen.

NPT/NPTF, BSPT og metrisk konisk er alle eksempler på koniske gevind. UN/UNF, BSPP og metrisk parallel er alle eksempler på paralle gevind.

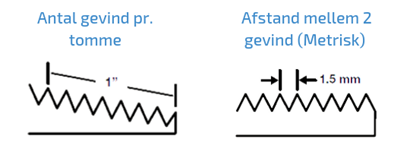

3. Identificer gevindets stigning. Stigningen af gevindet angives på to forskellige måder. For tommegevind angives stigningen ved antallet af gevind-"rynker" pr. tomme. For metrisk gevind angives stigningen ved afstanden mellem gevind-"rynkerne" (målt i mm).

Den sikreste måde at fastslå gevindstigningen er at bruge et specialværktøj. Dette værktøj er inkluderet i gevind-identifikations kittet her. Når du bruger værktøjet, så mål gerne med forskellige stigningsstørrelser, da det kan være svært at afgøre hvilken der passer bedst.

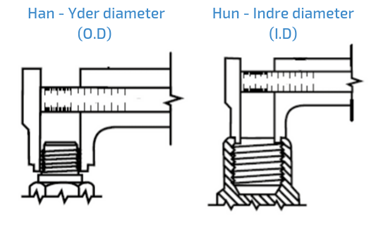

4. Mål gevindets diameter. Brug en skydelære til at måle gevindets diameter. Er der tale om han/udvendigt gevind, er der tale om en yder diameter (O.D. - Outer Diameter). Er der tale om en hun/indvendigt gevind er det en indre diameter (I.D. - Inner Diameter). Er gevindet parallelt, kan diameter måles hvor som helst på gevindet. På et konisk gevind måles diameteren på den 4.-5. gevind-"rynke".

5. Identificer standarden for gevindet. Du har nu indsamlet en række informationer som kan hjælpe dig med at identificere gevindet.

Vær opmærksom på at NPT og BSP ligner hinanden rigtig meget og kan være svære at adskille. Her kan det være en hjælp hvis man ved, om producenten af applikation/fittingen er amerikansk eller europæisk. NPT er en amerikansk standard, hvorimod BSP er en britisk/europæisk standard.

Læs en mere uddybende beskrivelse af de forskellige gevindtyper/standarder her.

Hjælpeskemaer til identifikation af gevindtype:
