Guide til identifikation af gevindtype



Det er vigtigt at kende den rette gevindtype, der passer til din applikation, for at opnå den bedste levetid. Et gevind er det 'rillemøster' du kan se i en fitting.

Hvis du er i tvivl om hvilken gevindtype der er tale om, når du skal udskifte din gamle, har vi lavet en lille guide, der kan hjælpe dig på vej, indenfor de mest anvendte standardtyper – NPT/NPTF, BSPT, BSPP, UN/UNF og metrisk.

Mange gevindtyper ligner hinanden, men det er små forskelle der gør, at de ikke kan passe samme ved eksempelvis størrelsen på vinklen og antal tommer pr. gevind.

Du kan købe vores gevind identifikations-kit her.

Download vores PDF guide med gevindtabel her.

Identifikation af gevindtype

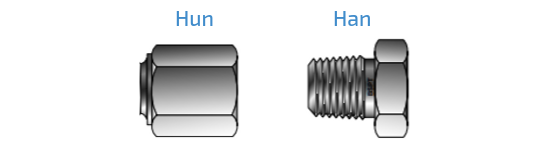

1. Identificer om gevindet er han eller hun.
Dette kan du nemt identificere ved en visuel inspektion, ved at se om gevindet sidder indvendigt i fittingen eller udvendigt. Hvis gevindet sidder indvendigt, er der tale om en hun, og sidder gevindet udvendigt, er der tale om en han. Det er altid et han og et hun gevind man skruer sammen.

Vi anbefaler at du bruger en gevindtæller til at identificere gevindets stigning. Mål gerne med forskellige stigningsstørrelser, da det kan være svært at afgøre hvilken der passer bedst.

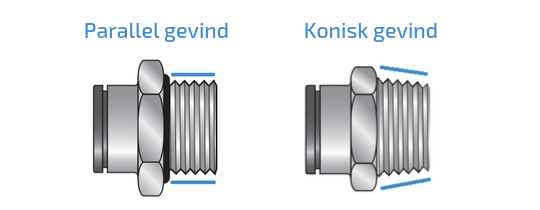

2. Identificer om gevindet er parallelt eller konisk.
Dette kan du også nemt se ved en visuel inspektion. Et parallelt gevind har samme diameter fra den ene ende til den anden ende, ved et konisk gevind bliver diameteren mindre mod enden. Hvis du ikke kan vurdere hvordan diameteren er ved en visuel inspektion, kan du bruge en skydelære, til at måle tre steder på fittingen. Hvis den har samme diameter hele vejen mod modsat ende, er det et parallelt gevind. Ændre diameterens størrelse sig mod enden, er det et konisk gevind. Er fittingen med en o-ring er dette oftest også en indikator for, at det er et parallelt gevind.

Når du har identificeret om gevindet er parallelt eller konisk, har du også en indikation om, hvilken type gevind der er tale. NPT/NPTF, BSPT og metrisk konisk er alle eksempler på koniske gevind. UN/UNF, BSPP og metrisk parallel er alle eksempler på parallelle gevind.









3. Identificer stigningen i gevindet.

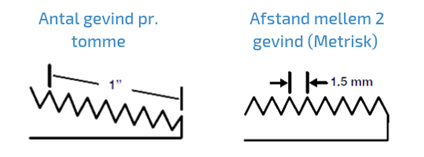

Gevindets stigning måles ofte efter antallet af gevind pr. tomme eller afstanden mellem 2 gevind, hvis der er tale om et metrisk gevind.

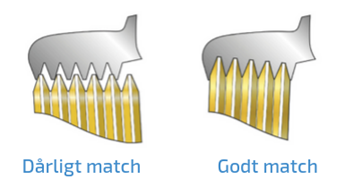

Vi anbefaler at du bruger en gevindtæller til at identificere gevindets stigning. Mål gerne med forskellige stigningsstørrelser, da det kan være svært at afgøre hvilken der passer bedst.













4. Identificer gevindets diameter.

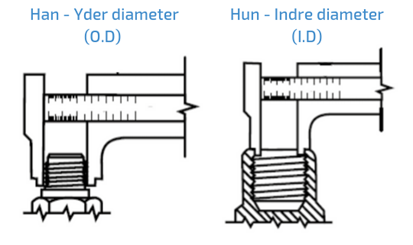

Brug skydelæren til at måle gevindets diameter. Er der tale om et udvendigt gevind, er det ydre diameter (O.D) der skal måles. Er der tale om et indvendigt gevind er det indre diameter (I.D) der skal måles.



5. Identificer standarden for gevindet.
Nu har du samlet forskellig information, og du kan nu identificere hvilken gevindtype der er tale om. Dette kan eksempelvis være NPT, BSP og metrisk. Eksempelvis ligner NPT og BSP hinanden rigtig meget, og det kan derfor være svært at identificere hvilken der er tale om. Et fingerpeg kan dog være om producenten af applikationen/fittingen er amerikansk eller europæisk. NPT er nemlig en amerikansk standard, hvorimod BSP er en europæisk standard.

Læs beskrivelsen af de forskellige gevindtyper her.



Webshop

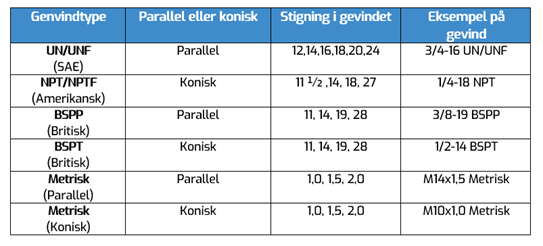

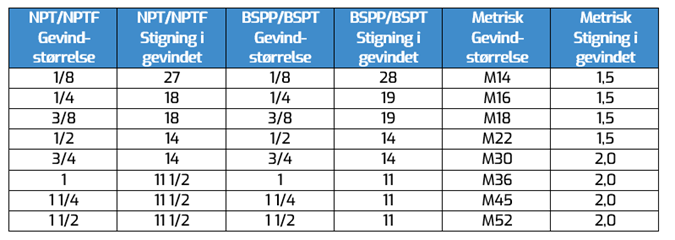

Hjælpeskemaer til identifikation af gevindtype
