Twin-Axis Servo Drive and Drive/Controllers - TPD-M Series : 2x 5A / 325-680VDC (2x 3.3kVA output)

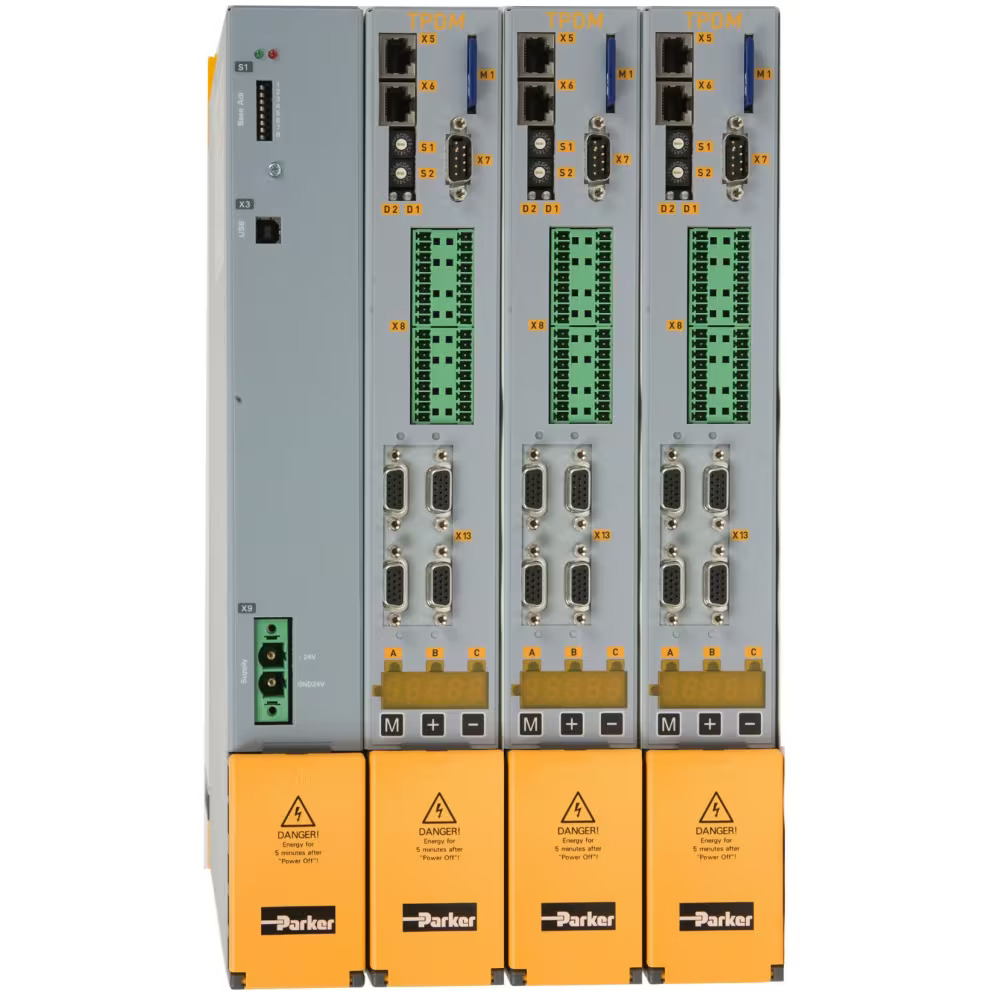

Parker TPD-M Twin-Axis Servo Drive – Kompakt flertakset servoudtag system

TPD-M er et pladsbesparende flertakset servoudtag system, hvor hvert drivmodul kan styre op til tre servomotorer. Systemkonfigurationen består af en fælles DC-busforsyning og flere TPD-M drivmoduler, forbundet via DC-busbarrer. Drivmodulerne fås i en-, to- eller tretakset versioner med udgangskraftbedømmelser på op til 20 kVA, hvilket gør systemet meget fleksibelt.

TPD-M er udviklet til alle anvendelser, hvor flere drev normalt bruges, og giver både OEM'er og slutbrugere mulighed for at reducere bygge-, konfigurations- og driftsomkostninger, samtidig med at produktivitet og rentabilitet øges. Bevægelseskontrol udføres via EtherCAT Real Time CoE (CAN over Ethernet) kommunikation og CAN/CANopen DS402 kommunikation. TPD-M drev kan også styre induktionsmotorer med feedback eller løst i V/f-tilstand.

Vigtigste attributter:

• Udgangskraftbedømmelse: 2 × 3,3 kVA
• Kontinuerlig udgangsstrom: 5A + 5A
• Forsyningsinput (PSU): 3×230-480VAC
• Drivforsyning: 325–680 VDC
• Understøttede feedbacktyper: Resolver, Hiperface + EnDat Interface, Hall-sensorer, roterende og lineære kodere
• Programmering: PicoPLC
• 4 digitale indgange / 2 digitale udgange / 1 analogt indgang / 1 analogt udgang (pr. akse)

Markeder og anvendelser:

• Fabriksautomation, maskinværktøjer, emballeringsmaskiner
• Materialeformningsmaskiner, tekstilmaskiner, papir- og konverteringslinjer
• Plastmaskiner

Vigtige funktioner:

• Fælles DC-bussforbindelse til energiudveksling mellem drev
• Hiperface DSL feedback® med reduceret kabler – kun en kabelforbindelse mellem drev og motor
• Aftagelig SD-kort
• Sikkerhedsteknologi (STO)
• CE + UL/cUL certificeret
