Twin-Axis Servo Drive and Drive/Controllers - TPD-M Series : 2x 2A / 325-680VDC (2x 1.3kVA output)

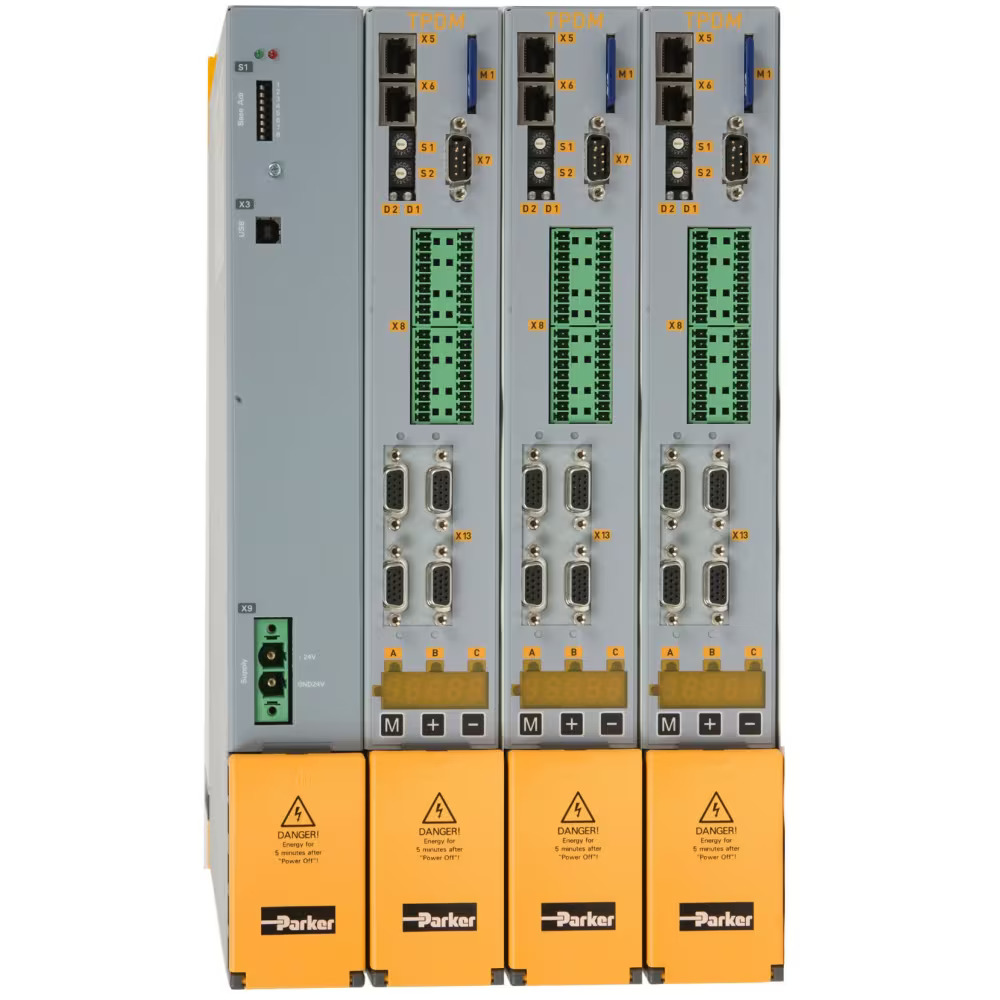

TPD-M Serie – Fleksibel Multi-Axis Servo Drive System

TPD-M er et pladsbesparende multi-axis servo drive-system, hvor hver drive-modul kan styre op til tre servomotorer. Systemet består af en fælles DC-busstrømforsyning og flere TPD-M drive-moduler forbundet gennem DC-busbar. Drive-modulerne fås som en-, to- eller tre-axis versioner med effekt op til 20kVA, hvilket gør systemet meget fleksibelt.

TPD-M er udviklet til alle applikationer, hvor flere drives normalt bruges, og giver både OEM'er og slutbrugere mulighed for at reducere bygge-, konfigurations- og driftsomkostninger samtidig med øget produktivitet og rentabilitet. Bevægelseskontrol udføres via EtherCAT Real Time CoE (CAN over Ethernet) kommunikation og CAN/CANopen DS402 kommunikation. TPD-M drives kan også styre induktionsmotorer med feedback eller sensorløs i V/f mode.

Anvendelsesområder:

• Fabrikautomation
• Værktøjsmaskiner
• Emballagemaskiner
• Materialformende maskiner
• Tekstilmaskiner
• Papir- og konverteringslinjer
• Plastmaskiner

Vigtige egenskaber:

• Fælles DC-bussforbindelse for energiudveksling mellem drives
• Hiperface DSL feedback® med reduceret kabler – kun én kabelforbindelse mellem drive og motor
• Udskifteligt SD-kort
• Sikkerhedsteknologi (STO)
• CE + UL/cUL godkendt

Tekniske specifikationer:

• Effektudgang: 2x 1.3kVA
• Kontinuerlig udgangsspænding: 2A + 2A
• PSU-indgangsforsyning: 3x230-480VAC
• Drive-indgangsforsyning: 325-680VDC
• Understøttede feedback-typer: Resolver, Hiperface + EnDat Interface, Hall Sensors, Rotary og Linear Encoders
• Programmering: PicoPLC
• 4 Digital Input / 2 Digital Output / 1 Analog Input / 1 Analog Output (per axis)
• 1 Auxiliary Encoder Input / 1 Auxiliary Encoder Output (per axis)
