Twin-Axis Servo Drive and Drive/Controllers - TPD-M Series : 15A + 5A / 325-680VDC (10kVA+3.3kVA output)

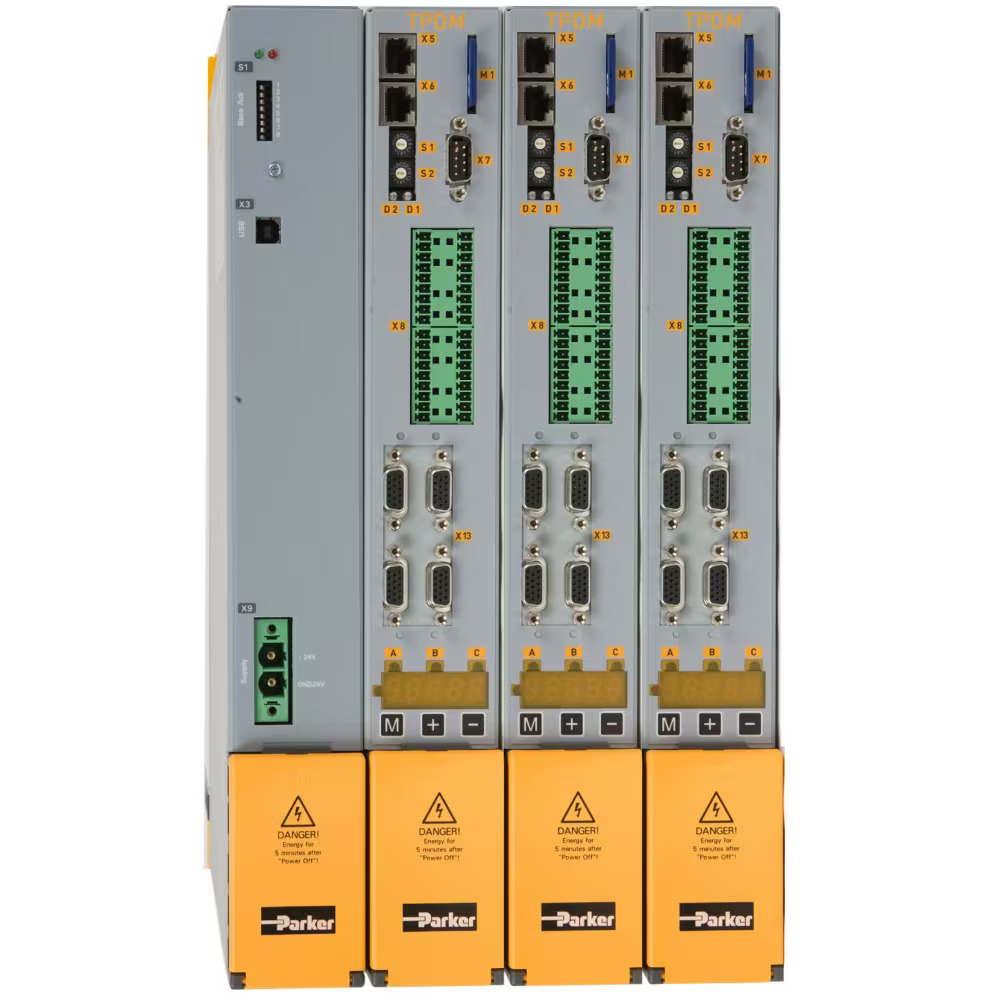

Parker TPD-M Twin-Axis Servo Drive – Kompakt Multi-Axis Drivesystem

TPD-M er et pladsbesparende multi-axis servodrivesystem, hvor hver drivemodul kan styre op til tre servomotorer. Systemet består af en fælles DC-busforsyning og flere TPD-M drivemoduler forbundet via DC-busbar. Drivemoduler er tilgængelige i en-, to- eller tre-akset versioner med udgangsvej op til 20kVA, hvilket gør systemet meget fleksibelt.

TPD-M er udviklet til alle applikationer, hvor flere drivere normalt bruges, og giver både OEM'er og slutbrugere mulighed for at reducere byg-, konfigurations- og driftsomkostninger, samtidig med at produktivitet og rentabilitet øges.

Vigtige egenskaber og fordele:

• Fælles DC-bussforbindelse for energiudveksling mellem drivere
• Hiperface DSL feedback® med reduceret kabler – kun en kabelforbindelse mellem drive og motor
• Udskiftelig SD-kort
• Sikkerhedsteknologi (STO)
• CE + UL/cUL godkendt

Anvendelsesområder:

• Stofformmaskiner
• Tekstilmaskiner
• Papir- og konverteringslinjer
• Plastmaskiner
• Fabriksautomation
• Værktøjsmaskiner
• Emballagemaskiner

Tekniske specifikationer:

• Effektoutput: 10kVA + 3,3kVA
• Kontinuerlig udgangsstrom: 15A + 5A
• PSU-indgangsforsyning: 3*230-480VAC
• Drive-indgangsforsyning: 325...680 VDC
• Understøttede feedbacktyper: Resolver, Hiperface + EnDat Interface, Hall-sensorer, roterende og lineære encodere
• Programmering: PicoPLC
• 4 digitale indgange / 2 digitale udgange / 1 analogindgang / 1 analogudgang (pr. akse)
• 1 auxiliær encoder-indgang / 1 auxiliær encoder-udgang (pr. akse)

Kommunikation udføres via EtherCAT Real Time CoE (CAN over Ethernet) eller CAN/CANopen DS402. TPD-M kan også styre induktionsmotorer med feedback eller uden sensor i V/f-mode.
