Triple-Axis Servo Drive and Drive/Controllers - TPD-M Series : 3x 5A / 325-680VDC (3x 3.3kVA output)

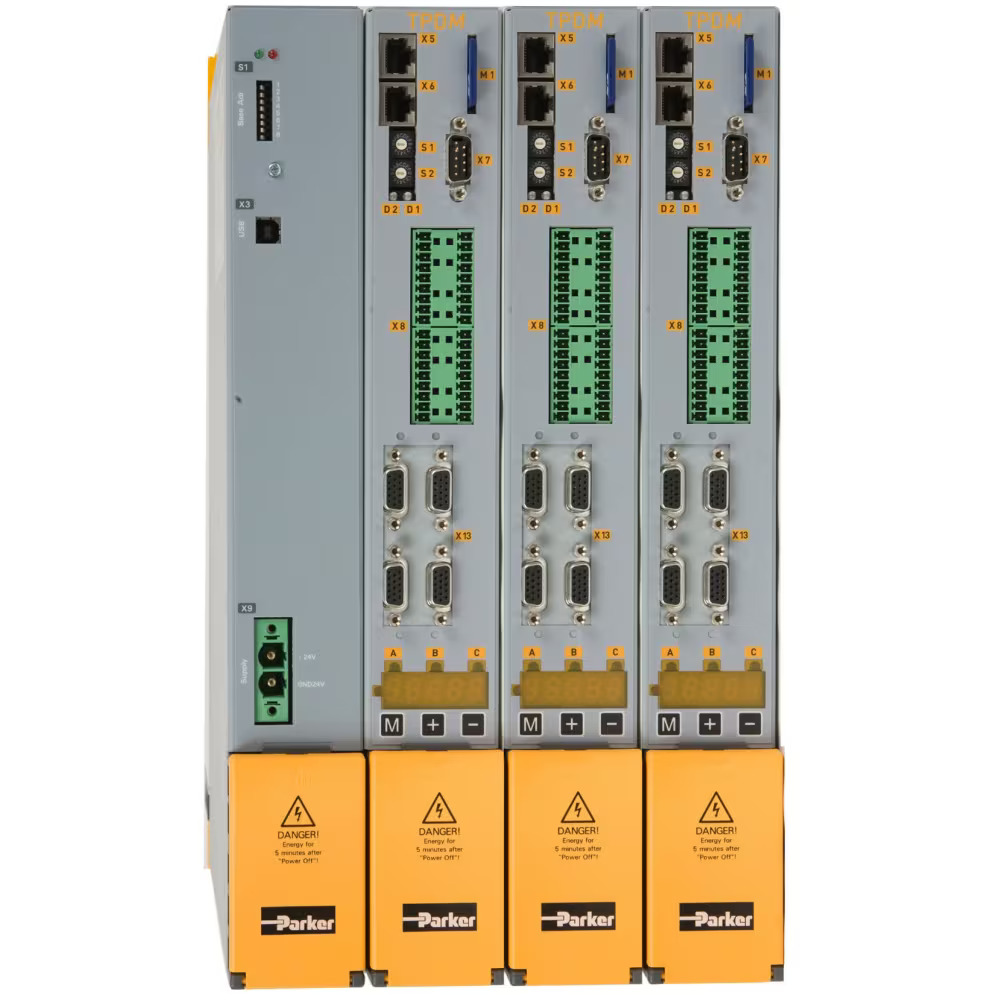

Parker TPD-M Serie – Kompakt Multi-Axis Servo Drive System

TPD-M er et kompakt og fleksibelt multi-axis servo drive system designet til applikationer, der kræver flere servomotorer i en enkelt løsning. Hver drivmodul kan styre op til tre servomotorer, hvilket gør det ideelt til fabriksautomation, værktojsmaskiner og emballagemaskineri. Systemkonfigurationen består af en fælles DC-busforsyning og flere TPD-M drivmoduler forbundet via DC-busbar, hvilket muliggør energiudveksling mellem drives og reducerer de samlede systemomkostninger.

TPD-M er udviklet til at give både OEM'er og slutbrugere mulighed for at reducere byg-, konfigurations- og driftsomkostninger samtidig med at øge produktivitet og rentabilitet. Bevægelseskontrol udføres via EtherCAT Real Time CoE (CAN over Ethernet) kommunikation og CAN/CANopen DS402 kommunikation. Drivene kan også styre induktionsmotorer med feedback eller sensorløs i V/f tilstand.

Vigtige funktioner og fordele:

• Fælles DC-busforbindelse til energiudveksling mellem drives
• Hiperface DSL feedback® med reduceret kabling – kun en kabelforbindelse mellem drive og motor
• Flytbart SD-kort til nem programmering og konfiguration
• Safety Technology (STO)
• CE + UL/cUL godkendt
• Tilgængelig i én, to eller tre akser versioner med udgangsstyrker op til 20kVA

Tekniske specifikationer:

• Udgangsstyrke: 3 × 3,3 kVA
• Kontinuerlig udgangsstrom: 5A + 5A + 5A
• PSU-indgangsforsyning: 3 × 230-480VAC
• Drive-indgangsforsyning: 325-680 VDC
• Understøttede feedbacktyper: Resolver, Hiperface + EnDat Interface, Hall sensorer, roterende og lineære encodere
• Programmering: PicoPLC
• 4 digitale indgange / 2 digitale udgange / 1 analogindgang / 1 analogudgang (pr. akse)
• 1 ekstra encoder input / 1 ekstra encoder output (pr. akse)

Applikationer:

• Materialformningsmaskiner
• Tekstilmaskiner
• Papir- og konverteringslinjer
• Plastmaskiner
