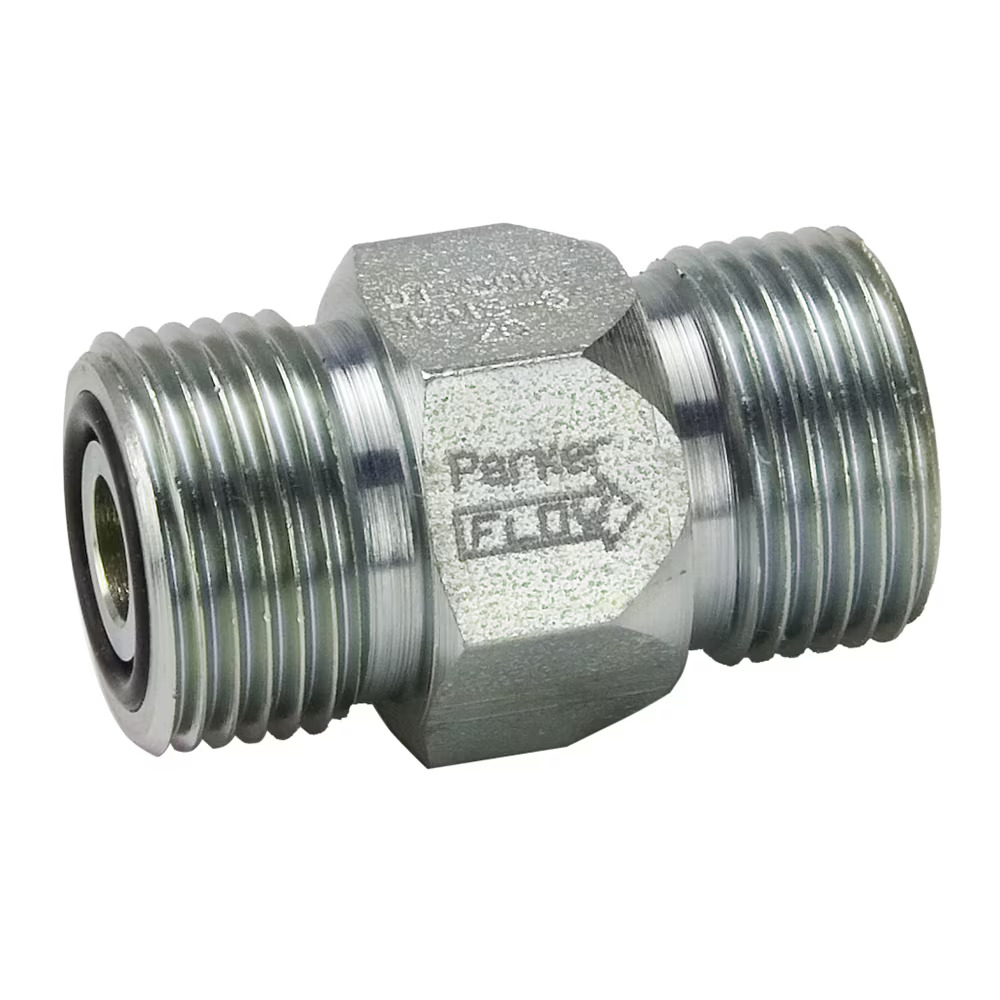

Serie DT Kontraventil - DT-MSMS: Udvendig O-Lok Indgang til Udvendig O-Lok Udgang

Datasheets

Kompakt design, nemt at bruge i når pladsen er begrænset. Robust stålkonstruktion med forskellige fittingender. Maksimum arbejdstryk er 350 bar. Udvendig finish i zinkchromat. Ingen intern pakning som bliver slidt i stykker. Kontraventilens krop er formet som en pil som angiver flowretningen. Poppet ventilen er behandlet så den kan modstå slag og trykstød. One-piece krop betyder at der ikke er gevind eller pakninger som potentielt kan medføre lækager. Kompakt design. Jævnt flow: poppet fjederen er isoleret fra flowstrømmen hvilket minimerer turbulens.

Arbejdstemperatur (celsius):

-40°C up to +110°C (NBR)

(Afhængig af medie/væske. Specielle pakninger på forespørgsel)

Fitting ends

#	Endetype	Endeform	Gevind	Tætning
1	O-Lok / ORFS	Han	UNF	Flat Seat
2	O-Lok / ORFS	Han	UNF	Flat Seat

Fitting data

Form	Lige

QC Produktkategori	Kontraventil
Produktklassifisering	Hydraulik
Produktkategori	Lynkoblinger, Ventiler
Produktgruppe	Hydraulik Lynkoblinger
Produktprogram	Kontraventiler

Katalog

Hydraulic Quick Couplings 3800 HYD UK 2017 1
(21,56 mb) Hydraulic Quick Couplings 3800 UK 2021 11
(19,41 mb) Process Quick Couplings 4220 US 2008 4
(1,62 mb) Schrader Quick Couplings
(0,71 mb) Snaptite Quick Couplings Full Catalogue
(11,48 mb) Snaptite Repair Kit Serie 71
(0,07 mb) Pneumtic Quick Couplings 3800 PNEU UK 2017
(35,49 mb) Mould Couplings CAT 3800 MOLD UK Feb 2018
(10,71 mb) Thermal Management Quick Connect Solutions For Tempering & Cooling BUL3800-1 01 2021
(4,40 mb)

Web Article

Snap-tite 71

Vis i fuld skærm

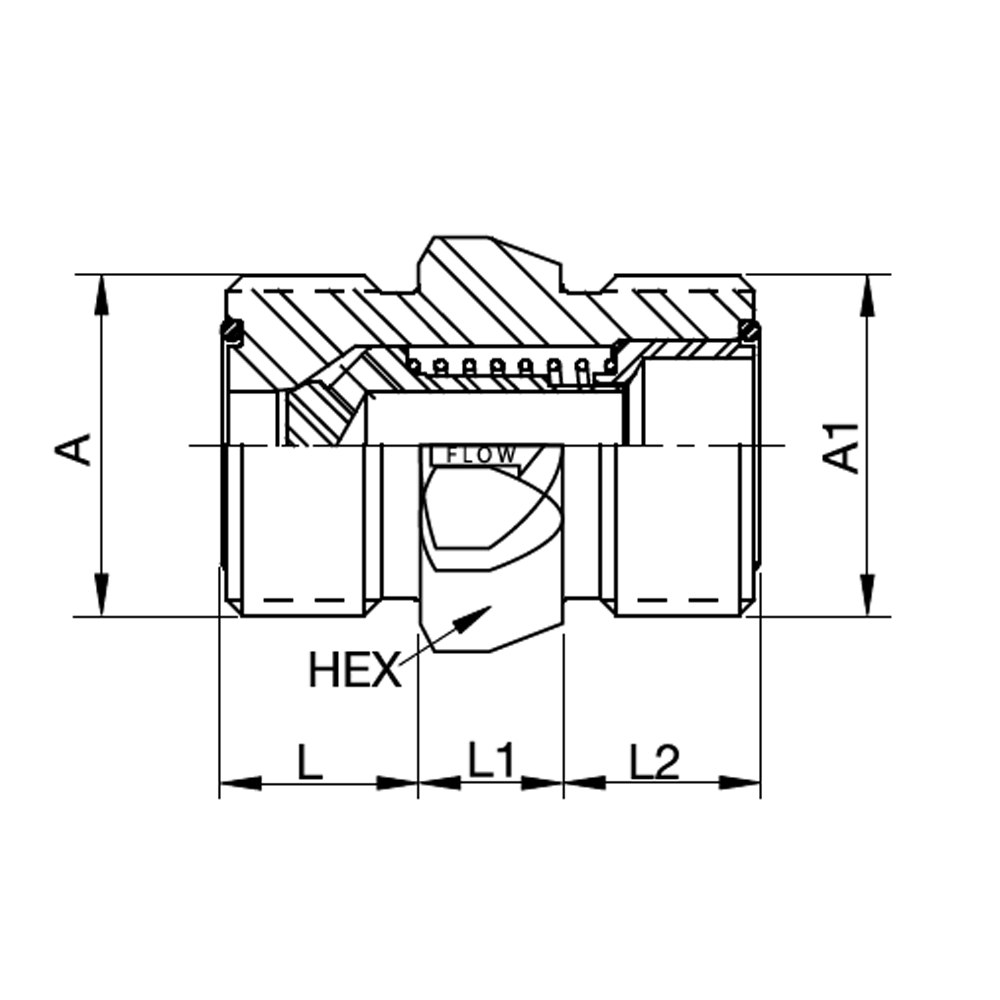

Hymatik varenr.	Leverandør varenr.	QCConnectionA	Kropsstørrelse	Oprindelsesland	TariffNumber	Vægt	L (mm)	L1 (mm)	Hex	L2 (mm)	Connection A1	Connection A Standard	Connection A1 Standard	Lagerstatus	Sort Order
H00031452	DT-370-MSMS-5	11/16"-16 UNF	3/8"	US, USA	84812010	0,057, KG	11.20	11.20	3/4"	11.20	11/16"-16 UNF	SAE J1453 O-Lok	SAE J1453 O-Lok	Ikke på lager	2147483647
H00031453	DT-500-MSMS-5	13/16"-16 UNF	1/2"	US, USA	84812010	0,081, KG	12.70	12.70	7/8"	12.70	13/16"-16 UNF	SAE J1453 O-Lok	SAE J1453 O-Lok	Ikke på lager	2147483647
H00031454	DT-750-MSMS-5	1 3/16"-12 UNF	3/4"	US, USA	84812010	0,205, KG	17	12.70	1 1/4"	17	1 3/16"-12 UNF	SAE J1453 O-Lok	SAE J1453 O-Lok	På centrallager	2147483647
H00031455	DT-1000-MSMS-5	1 7/16"-12 UNF	1"	US, USA	84812010	0,328, KG	17.50	15.80	1 1/2"	17.50	1 7/16"-12 UNF	SAE J1453 O-Lok	SAE J1453 O-Lok	Ikke på lager	2147483647
H00031456	DT-1250-MSMS-5	1 11/16"-12 UNF	1 1/4"	US, USA	84812010	0,58, KG	17.50	26.90	1 7/8"	17.50	1 11/16"-12 UNF	SAE J1453 O-Lok	SAE J1453 O-Lok	Ikke på lager	2147483647
