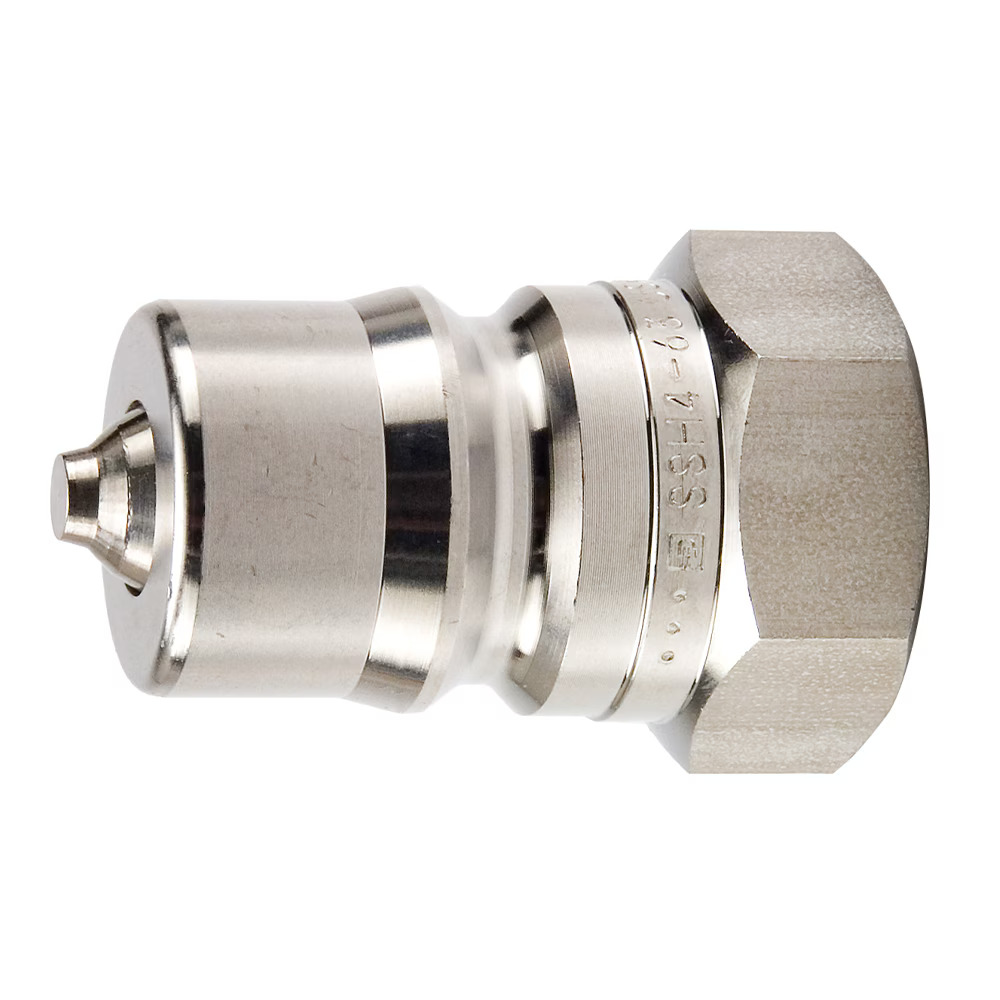

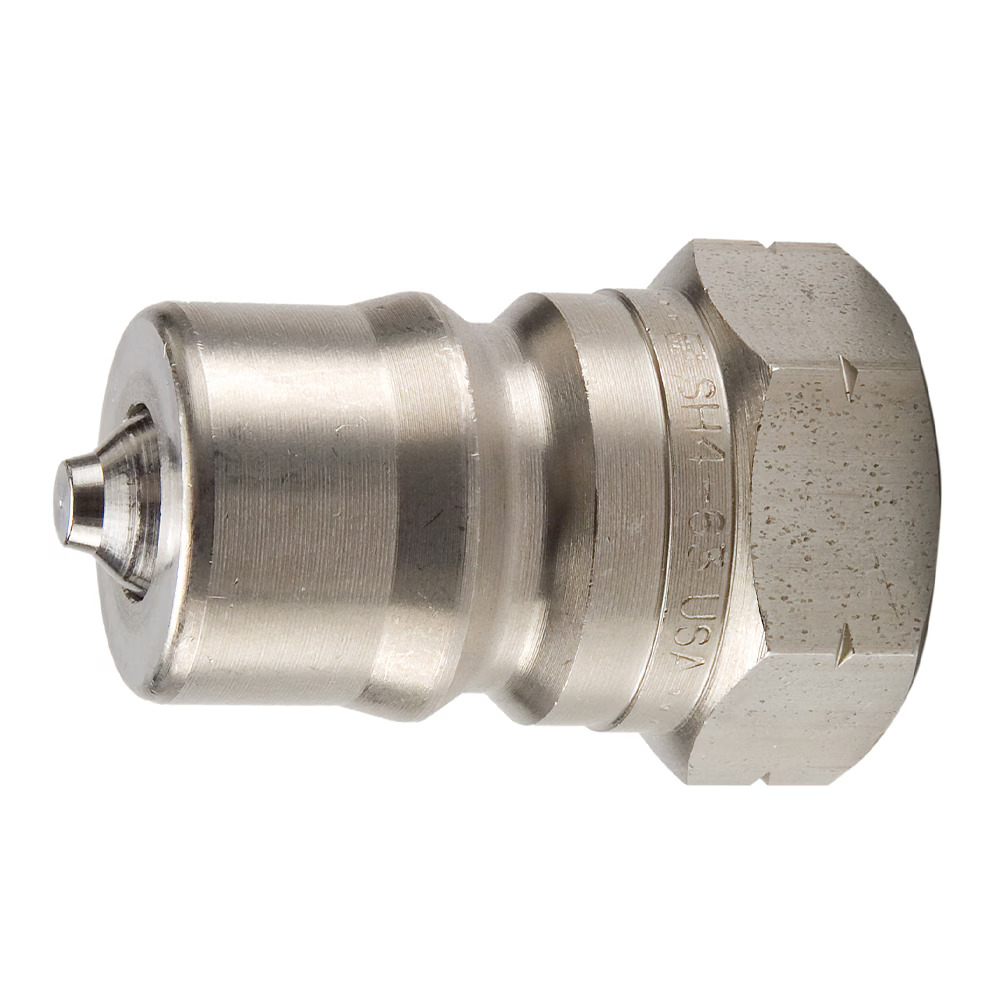

Serie 60 Lynkobling Han - Rustfri Stål - Indvendig Gevind - 3/8 to 1""

Datasheets

Serie 60 overholder kravene og dimensionerne i IS0 Standard 7241-1 series B.

Designet for maksimal tæthed ved lavt flow og udvaskning af pakning ved højt flow. Det store antal låsekugler fordeler belastningen jævnt og sikre justering af de to koblingsdele ved sammenkobling. Stål versionen har PTFE back-up ring som forhindre/mindsker beskadigelse af pakningen i højtryksapplikationer. Messing versionen har dobbelt o-ring for ekstra sikring ved lavtryks- og vakuum-applikationer.

Arbejdstemperatur (celsius):
-40°C up to +110°C (NBR)
-20°C up to +200°C (FKM)
(afhængig af medie/væske. For specielle pakninger på forespørgsel).

Lynkoblingsprofil	ISO B, ISO 7241-1, 18527
QC Produktkategori	Prop
Produktklassifisering	Hydraulik
Produktkategori	Lynkoblinger
Produktgruppe	Hydraulik Lynkoblinger
Produktprogram	ISO Standard Profil

Katalog

Hydraulic Quick Couplings 3800 HYD UK 2017 1
(21,56 mb) Hydraulic Quick Couplings 3800 UK 2021 11
(19,41 mb) Process Quick Couplings 4220 US 2008 4
(1,62 mb) Schrader Quick Couplings
(0,71 mb) Snaptite Quick Couplings Full Catalogue
(11,48 mb) Snaptite Repair Kit Serie 71
(0,07 mb) Pneumtic Quick Couplings 3800 PNEU UK 2017
(35,49 mb) Mould Couplings CAT 3800 MOLD UK Feb 2018
(10,71 mb) Thermal Management Quick Connect Solutions For Tempering & Cooling BUL3800-1 01 2021
(4,40 mb)

Web Article

Snap-tite 71

Vis i fuld skærm

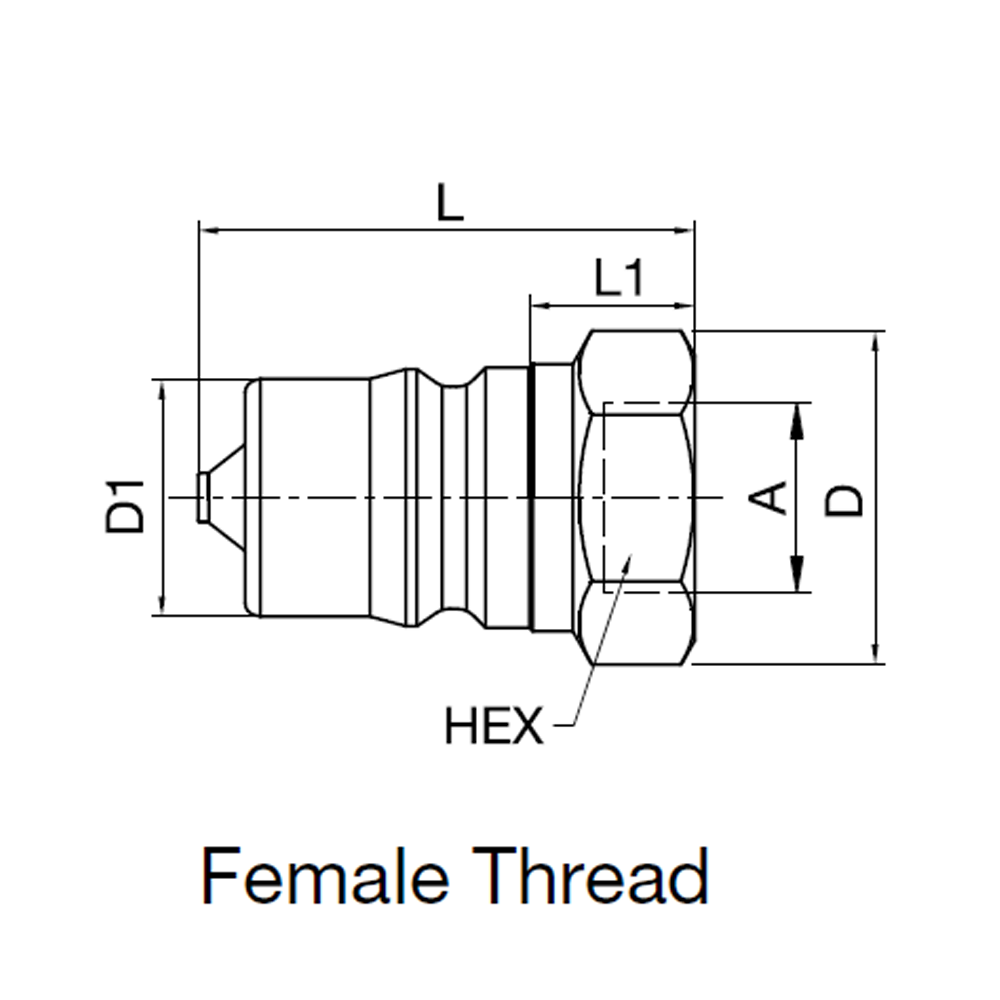

Hymatik varenr.	Leverandør varenr.	Materiale	QCConnectionA	Kropsstørrelse	Oprindelsesland	TariffNumber	Vægt	L (mm)	D (mm)	D1 (mm)	Weight Gr	Material	L1 (mm)	Thread	Hex	Low Cycle Non Pulsating Pressure Rating Bar	Ansi Iso Pressure Rating Bar	Note	Enhedspris	Lagerstatus		Sort Order
H00029919	SH3-63-BSPP	Rustfrit Stål	3/8"	3/8"	US, USA	84812010	0,072, KG	49.30	25.70	19.10	69	AISI 303	19.70	BSPP	7/8"	280	280		581,28 DKK	På centrallager	Minimum 5	2147483647
H00029920	SSH3-63Y-BSPP	Rustfrit Stål	3/8"	3/8"	FR, Frankrig	84812010	0,0838, KG	49.30	25.70	19.10	60	AISI 316	19.70	BSPP	7/8"	280	280	Suffix Y designates FKM seal	1372,86 DKK	Ikke på lager		2147483647
H00029921	SH3-63	Rustfrit Stål	3/8"-18	3/8"	US, USA	84812010	0,0625, KG	42.70	25.60	19.10	58	AISI 303	13.10	NPTF	7/8"	280	280		611,27 DKK	Ikke på lager	Minimum 5	2147483647
P0231256	SSH3-63Y	Rustfrit Stål	3/8"-18	3/8"	US, USA	84812010	0,0643, KG	42.70	25.60	19.10	55	AISI 316	13.10	NPTF	7/8"	280	280	Suffix Y designates FKM seal	1373,76 DKK	Ikke på lager	Minimum 5	2147483647
P0222171	SH4-63-BSPP	Rustfrit Stål	1/2"	1/2"	US, USA	84812010	0,13, KG	54.10	32.90	23.50	122	AISI 303	21.10	BSPP	1 1/8"	280	280		785,46 DKK	Ikke på lager	Minimum 5	2147483647
H00029922	SSH4-63Y-BSPP	Rustfrit Stål	1/2"	1/2"	US, USA	84812010	0,1323, KG	54.10	32.90	23.50	123	AISI 316	21.10	BSPP	1 1/8"	280	280	Suffix Y designates FKM seal	1781,90 DKK	Ikke på lager	Minimum 5	2147483647
H00029923	SH4-63	Rustfrit Stål	1/2" - 14	1/2"	US, USA	84812010	0,112, KG	49.30	33	23.50	109	AISI 303	17.50	NPTF	1 1/8"	280	280		656,63 DKK	På centrallager	Minimum 5	2147483647
H00029924	SSH4-63Y	Rustfrit Stål	1/2" - 14	1/2"	US, USA	84812010	0,12, KG	49.30	33	23.50	109	AISI 316	17.50	NPTF	1 1/8"	280	280	Suffix Y designates FKM seal	1485,44 DKK	På centrallager	Minimum 5	2147483647
H00029925	SH6-63-BSPP	Rustfrit Stål	3/4"	3/4"	FR, Frankrig	84812010	0,356, KG	64.50	40.30	31.40	217	AISI 303	21.90	BSPP	1 3/8"	175	175		1737,88 DKK	Ikke på lager		2147483647
H00029926	SSH6-63-BSPP	Rustfrit Stål	3/4"	3/4"				64.50	40.30	31.40	218	AISI 316	21.90	BSPP	1 3/8"	175	175	Suffix Y designates FKM seal	3400,00 DKK	På lager		2147483647
H00029927	SH6-63	Rustfrit Stål	3/4"-14	3/4"	US, USA	84812010	0,232, KG	61.70	40.30	31.40	212	AISI 303	20.10	NPTF	1 3/8"	175	175		1594,95 DKK	Ikke på lager		2147483647
H00029928	SSH6-63Y	Rustfrit Stål	3/4"-14	3/4"	US, USA	84812010	0,238, KG	61.70	40.30	31.40	210	AISI 316	20.10	NPTF	1 3/8"	175	175	Suffix Y designates FKM seal	2464,56 DKK	På centrallager		2147483647
H00029929	SH8-63-BSPP	Rustfrit Stål	1"	1"	US, USA	84812010	0,356, KG	73.80	47.20	37.70	345	AISI 303	25.20	BSPP	1 5/8"	140	140		3107,84 DKK	Ikke på lager	Minimum 5	2147483647
H00029930	SH8-63Y-BSPP	Rustfrit Stål	1"	1"				73.80	47.20	37.70	340	AISI 316	25.20	BSPP	1 5/8"	140	140	Suffix Y designates FKM seal		Ikke på lager		2147483647
H00029931	SH8-63	Rustfrit Stål	1" - 11 1/2	1"	US, USA	84812010	0,38, KG	73.90	47.80	37.70	356	AISI 303	33.40	NPTF	1 5/8"	140	140		2888,74 DKK	Ikke på lager		2147483647
H00029932	SSH8-63Y	Rustfrit Stål	1" - 11 1/2	1"	US, USA	84812010	0,3769, KG	73.90	47.80	37.70	345	AISI 316	33.40	NPTF	1 5/8"	140	140	Suffix Y designates FKM seal	4639,45 DKK	Ikke på lager		2147483647
