Lavtryks Banjo Vinkel

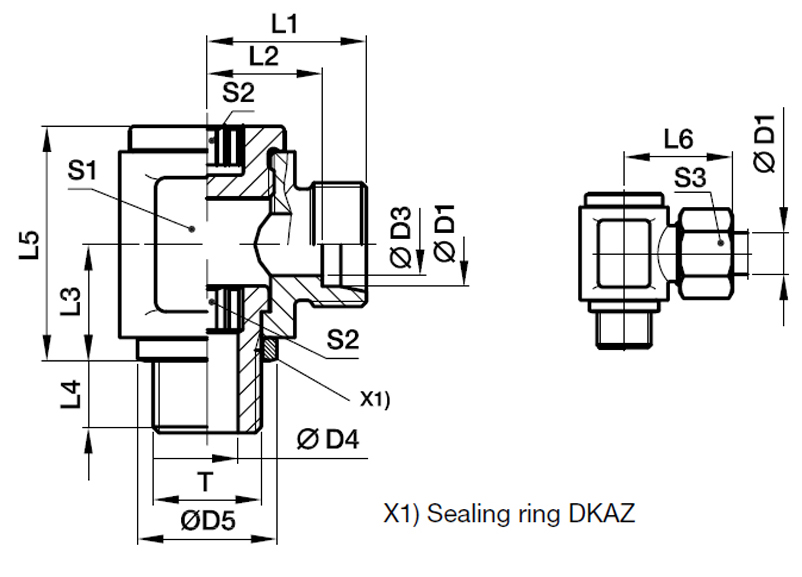

Datasheets
DSVW M EO
Fitting ends
# Endetype Endeform Gevind Tætning
1 DIN - Metrisk Han Metrisk Udkravning
2 Metrisk Han Metrisk Pakningsring DKAZ
Fitting data
Form Vinkel 90°

Materialer Stål
Trykserier L, S
Størrelser (mm) 6 - 42 mm
Samlingskombination Rør-til-Udvendigt Gevind
Produktklassifisering Hydraulik
Produktkategori Fittings
Produktgruppe Hydraulik Fittings
Produktprogram DIN Metrisk
Vis i fuld skærm
Hymatik varenr. Leverandør varenr. Tilgængelighed Erstatningsvare
Materiale
Trykserie
Skæreringstype
Fitting komplethed
D1
Oprindelsesland
TariffNumber
Vægt
T
D3
D4
D5
S1
S2
S3
L1
L2
L3
L4
L5
L6
Enhedspris
Lagerstatus
Favorit Sort Order
H00006636 DSVW06LMCF Udgået H01544744
Stål L PSR Komplet Fitting 6 M10 x 1 4 4 14 18 6 14 19 12 12 8 24 27 Ikke på lager 2147483647
H00006637 DSVW06LMOMDCF Udgået H01544745
Stål L PSR Kun Fitting Krop 6 M10 x 1 4 4 14 18 6 14 19 12 12 8 24 27 Ikke på lager 2147483647
H00006638 DSVW08LMCF Udgået H01544752
Stål L PSR Komplet Fitting 8 M 12x1,5 6 5 17 22 6 17 21 14 15 12 30 29 Ikke på lager 2147483647
H00006639 DSVW08LMOMDCF Udgået H01544753
Stål L PSR Kun Fitting Krop 8 DE, Tyskland 73079290 0,0908, KG M 12x1,5 6 5 17 22 6 17 21 14 15 12 30 29 Ikke på lager 2147483647
7290411706 DSVW10LMCF Udgået H01544759
Stål L PSR Komplet Fitting 10 M 14x1,5 8 7 19 22 8 19 22 15 16 12 30 30 Ikke på lager 2147483647
H00006640 DSVW10LMOMDCF Udgået H01544760
Stål L PSR Kun Fitting Krop 10 DE, Tyskland 73079290 0,103, KG M 14x1,5 8 7 19 22 8 19 22 15 16 12 30 30 Ikke på lager 2147483647
H00006641 DSVW12LMCF Udgået H01544766
Stål L PSR Komplet Fitting 12 M 16x1,5 10 8 21 27 10 22 25 18 18 12 37 33 Ikke på lager 2147483647
H00006642 DSVW12LMOMDCF Udgået H01544767
Stål L PSR Kun Fitting Krop 12 M 16x1,5 10 8 21 27 10 22 25 18 18 12 37 33 Ikke på lager 2147483647
H00006643 DSVW15LMCF Udgået H01544772
Stål L PSR Komplet Fitting 15 M 18x1,5 12 10 23 30 12 27 28 21 20 12 40 36 Ikke på lager 2147483647
H00006644 DSVW15LMOMDCF Udgået H01544773
Stål L PSR Kun Fitting Krop 15 DE, Tyskland 73079290 0,1985, KG M 18x1,5 12 10 23 30 12 27 28 21 20 12 40 36 Ikke på lager 2147483647
H00006645 DSVW18LMCF Udgået H01544779
Stål L PSR Komplet Fitting 18 M 22x1,5 15 14 27 36 14 32 29 21 23 14 46 38 Ikke på lager 2147483647
H00006646 DSVW18LMOMDCF Udgået H01544780
Stål L PSR Kun Fitting Krop 18 DE, Tyskland 73079290 0,3017, KG M 22x1,5 15 14 27 36 14 32 29 21 23 14 46 38 Ikke på lager 2147483647
H00006647 DSVW22LMCF Udgået H01544786
Stål L PSR Komplet Fitting 22 M 26x1,5 19 17 31 41 17 36 33 26 25 16 51 42 Ikke på lager 2147483647
H00006648 DSVW22LMOMDCF Udgået H01544787
Stål L PSR Kun Fitting Krop 22 M 26x1,5 19 17 31 41 17 36 33 26 25 16 51 42 Ikke på lager 2147483647
H00006649 DSVW28LMCF Udgået H01544791
Stål L PSR Komplet Fitting 28 M 33x2 24 22 39 50 22 41 39 31 32 18 64 48 Ikke på lager 2147483647
H00006650 DSVW28LMOMDCF Udgået H01544792
Stål L PSR Kun Fitting Krop 28 M 33x2 24 22 39 50 22 41 39 31 32 18 64 48 Ikke på lager 2147483647
H00006651 DSVW35LMCF Stål L PSR Komplet Fitting 35 M 42x2 30 27 49 60 27 50 46 35 37 20 76 57 Ikke på lager 2147483647
H00006652 DSVW35LMOMDCF Stål L PSR Kun Fitting Krop 35 M 42x2 30 27 49 60 27 50 46 35 37 20 76 57 Ikke på lager 2147483647
H00006653 DSVW42LMCF Stål L PSR Komplet Fitting 42 KG M 48x2 36 32 55 70 32 60 51 40 42 22 85 63 Ikke på lager 2147483647
H00006654 DSVW42LMOMDCF Stål L PSR Kun Fitting Krop 42 M 48x2 36 32 55 70 32 60 51 40 42 22 85 63 Ikke på lager 2147483647
H00006655 DSVW06SMCF Udgået H01544748
Stål S PSR Komplet Fitting 6 M 12x1,5 4 5 17 22 6 17 23 16 15 12 30 31 Ikke på lager 2147483647
H00006656 DSVW06SMOMDCF Udgået H01544749
Stål S PSR Kun Fitting Krop 6 DE, Tyskland 73079290 0,0977, KG M 12x1,5 4 5 17 22 6 17 23 16 15 12 30 31 Ikke på lager 2147483647
H00006657 DSVW08SMCF Stål S PSR Komplet Fitting 8 M 14x1,5 5 7 19 22 8 19 23 16 16 12 30 31 Ikke på lager 2147483647
H00006658 DSVW08SMOMDCF Udgået H01544756
Stål S PSR Kun Fitting Krop 8 M 14x1,5 5 7 19 22 8 19 23 16 16 12 30 31 Ikke på lager 2147483647
H00006659 DSVW10SMCF Udgået H01544763
Stål S PSR Komplet Fitting 10 M 16x1,5 7 8 21 27 10 22 26 18 18 12 37 35 Ikke på lager 2147483647
H00006660 DSVW10SMOMDCF Stål S PSR Kun Fitting Krop 10 KG M 16x1,5 7 8 21 27 10 22 26 18 18 12 37 35 Ikke på lager 2147483647
H00006661 DSVW12SMCF Udgået H01544770
Stål S PSR Komplet Fitting 12 M 18x1,5 8 10 23 30 12 24 28 20 20 12 41 37 Ikke på lager 2147483647
7290615565 DSVW12SMOMDCF Stål S PSR Kun Fitting Krop 12 M 18x1,5 8 10 23 30 12 24 28 20 20 12 41 37 313,50 DKK På lager
2147483647
H00006662 DSVW14SMCF Stål S PSR Komplet Fitting 14 M 20x1,5 10 12 25 32 12 27 31 23 21 14 42 41 Ikke på lager 2147483647
H00006663 DSVW14SMOMDCF Stål S PSR Kun Fitting Krop 14 M 20x1,5 10 12 25 32 12 27 31 23 21 14 42 41 Ikke på lager 2147483647
H00006664 DSVW16SMCF Udgået H01544776
Stål S PSR Komplet Fitting 16 M 22x1,5 12 14 27 36 14 30 31 22 23 14 46 41 Ikke på lager 2147483647
H00006665 DSVW16SMOMDCF Stål S PSR Kun Fitting Krop 16 M 22x1,5 12 14 27 36 14 30 31 22 23 14 46 41 Ikke på lager 2147483647
H00006666 DSVW20SMCF Stål S PSR Komplet Fitting 20 M 27x2 16 17 32 46 17 36 38 27 28 16 58 49 Ikke på lager 2147483647
H00006667 DSVW20SMOMDCF Udgået H01544783
Stål S PSR Kun Fitting Krop 20 DE, Tyskland 73079290 0,5786, KG M 27x2 16 17 32 46 17 36 38 27 28 16 58 49 Ikke på lager 2147483647
H00006668 DSVW25SMCF Stål S PSR Komplet Fitting 25 M 33x2 20 22 39 50 22 46 43 31 32 18 64 55 Ikke på lager 2147483647
H00006669 DSVW25SMOMDCF Stål S PSR Kun Fitting Krop 25 M 33x2 20 22 39 50 22 46 43 31 32 18 64 55 Ikke på lager 2147483647
H00006670 DSVW30SMCF Stål S PSR Komplet Fitting 30 M 42x2 25 27 49 60 27 50 50 36 37 20 76 63 Ikke på lager 2147483647
H00006671 DSVW30SMOMDCF Stål S PSR Kun Fitting Krop 30 M 42x2 25 27 49 60 27 50 50 36 37 20 76 63 Ikke på lager 2147483647
H00006672 DSVW38SMCF Stål S PSR Komplet Fitting 38 M 48x2 32 32 55 70 32 60 56 41 42 22 85 72 Ikke på lager 2147483647
H00006673 DSVW38SMOMDCF Stål S PSR Kun Fitting Krop 38 KG M 48x2 32 32 55 70 32 60 56 41 42 22 85 72 Ikke på lager 2147483647
