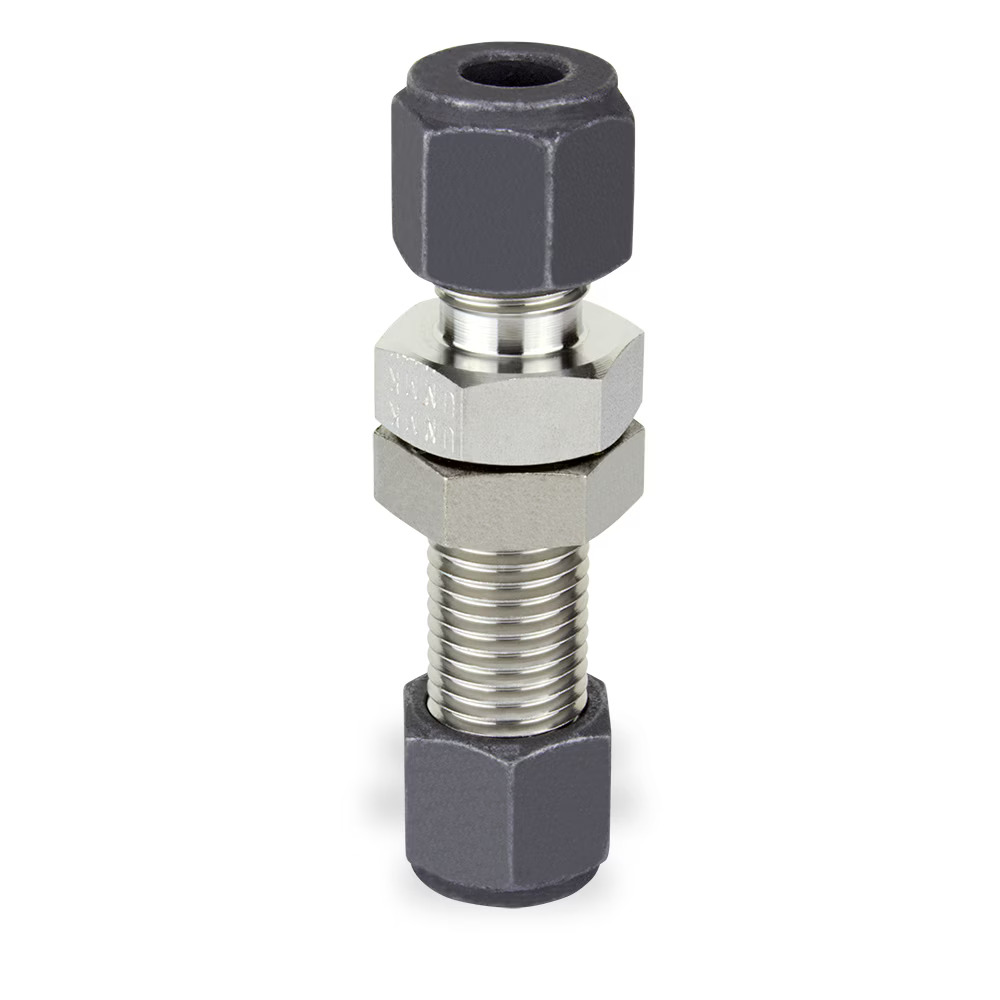

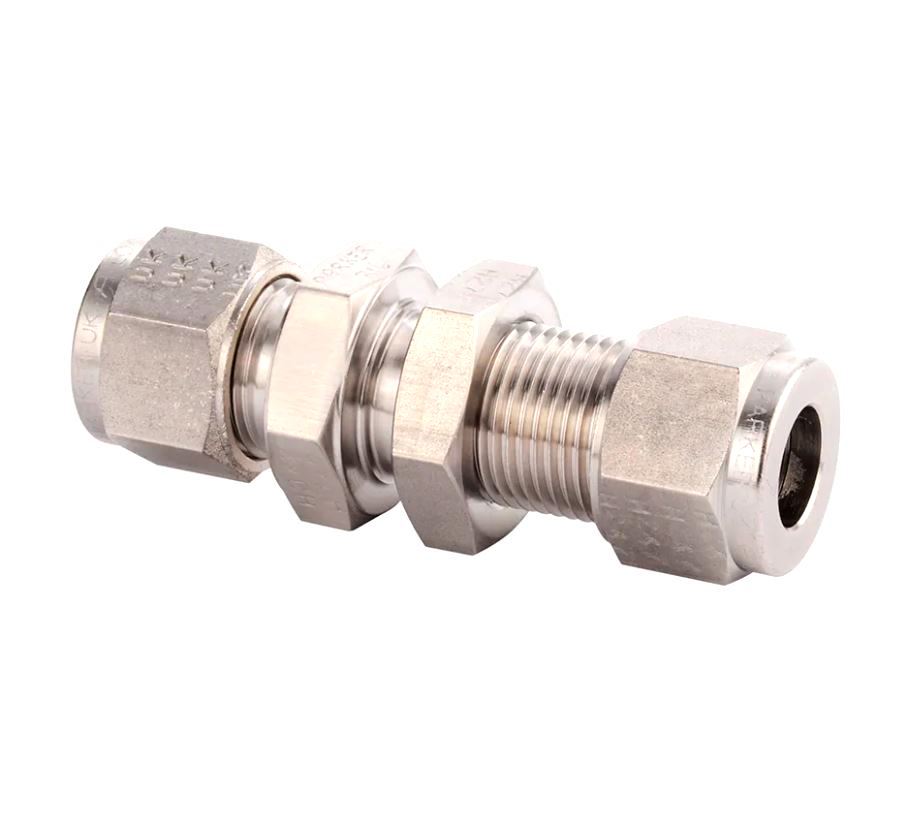

CPI - Skotgennemførring Samler For Metriske Rør

Datasheets
Bulkhead Union For Metric Tube
Fitting ends
# Endetype Endeform Gevind Tætning
1 A-Lok Han UNF Komprimering - enkelt klemring
2 A-Lok Han UNF Komprimering - enkelt klemring
Fitting data
Form Skotgennemføring Lige

Samlingskombination Rør-til-Rør
Produktklassifisering Proces
Produktkategori Fittings
Produktgruppe Process Fittings
Produktprogram Klemring
Produktunderprogram CPI - Single Ferrule
Ekstra info Tube to Tube Unions, Tube to Tube Unions
Vis i fuld skærm
Hymatik varenr. Leverandør varenr.
Alok Fitting Option
Materiale
Vægt
Inter Changes With
Materiale Standard
Oprindelsesland
TariffNumber

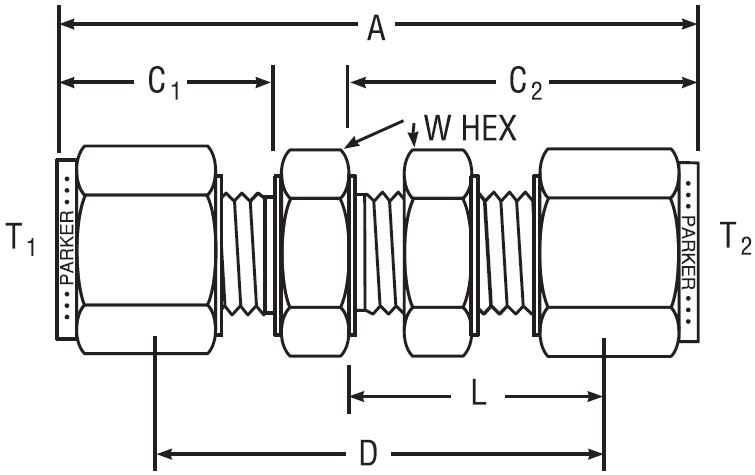

Tube OD (mm)
A (mm)
C1 (mm)
C2 (mm)
D (mm)
L (mm)
W Hex (mm)
Bhead Hole Drill Size (mm)
Max Bhead Thick (mm)
Enhedspris
Lagerstatus
Favorit Sort Order
H00042966 WBZ 3-3-SS-C1 C1 Rustfrit Stål KG 3MO-61 3 51.30 15.30 31.20 38.20 24.60 14 8.30 12.70 Ikke på lager 2147483647
H00042968 WBZ 3-3-SS-C3 C3 Rustfrit Stål KG 3MO-61 3 51.30 15.30 31.20 38.20 24.60 14 8.30 12.70 Ikke på lager 2147483647
H00042970 WBZ 3-3-SS-NC NC Rustfrit Stål KG 3MO-61 3 51.30 15.30 31.20 38.20 24.60 14 8.30 12.70 Ikke på lager 2147483647
H00042972 WBZ 3-3-6MO-C1 C1 Rustfrit Stål KG 3MO-61 6MO 3 51.30 15.30 31.20 38.20 24.60 14 8.30 12.70 Ikke på lager 2147483647
H00042974 WBZ 3-3-6MO-C3 C3 Rustfrit Stål KG 3MO-61 6MO 3 51.30 15.30 31.20 38.20 24.60 14 8.30 12.70 Ikke på lager 2147483647
H00042976 WBZ 3-3-6MO-NC NC Rustfrit Stål KG 3MO-61 6MO 3 51.30 15.30 31.20 38.20 24.60 14 8.30 12.70 Ikke på lager 2147483647
H00042978 WBZ 4-4-SS-C1 C1 Rustfrit Stål KG 4MO-61 4 53.70 16.10 32 40.50 25.40 14 9.90 12.70 Ikke på lager 2147483647
H00042980 WBZ 4-4-SS-C3 C3 Rustfrit Stål KG 4MO-61 4 53.70 16.10 32 40.50 25.40 14 9.90 12.70 Ikke på lager 2147483647
H00042982 WBZ 4-4-SS-NC NC Rustfrit Stål KG 4MO-61 4 53.70 16.10 32 40.50 25.40 14 9.90 12.70 Ikke på lager 2147483647
H00042984 WBZ 4-4-6MO-C1 C1 Rustfrit Stål KG 4MO-61 6MO 4 53.70 16.10 32 40.50 25.40 14 9.90 12.70 Ikke på lager 2147483647
H00042986 WBZ 4-4-6MO-C3 C3 Rustfrit Stål KG 4MO-61 6MO 4 53.70 16.10 32 40.50 25.40 14 9.90 12.70 Ikke på lager 2147483647
H00042988 WBZ 4-4-6MO-NC NC Rustfrit Stål KG 4MO-61 6MO 4 53.70 16.10 32 40.50 25.40 14 9.90 12.70 Ikke på lager 2147483647
H00042990 WBZ 6-6-SS-C1 C1 Rustfrit Stål KG 6MO-61 6 57.90 17.70 33.70 42.90 26.20 16 11.50 10.20 Ikke på lager 2147483647
H00042992 WBZ 6-6-SS-C3 C3 Rustfrit Stål KG 6MO-61 6 57.90 17.70 33.70 42.90 26.20 16 11.50 10.20 Ikke på lager 2147483647
H00042994 WBZ 6-6-SS-NC NC Rustfrit Stål KG 6MO-61 6 57.90 17.70 33.70 42.90 26.20 16 11.50 10.20 Ikke på lager 2147483647
H00042996 WBZ 6-6-6MO-C1 C1 Rustfrit Stål KG 6MO-61 6MO 6 57.90 17.70 33.70 42.90 26.20 16 11.50 10.20 Ikke på lager 2147483647
H00042998 WBZ 6-6-6MO-C3 C3 Rustfrit Stål KG 6MO-61 6MO 6 57.90 17.70 33.70 42.90 26.20 16 11.50 10.20 Ikke på lager 2147483647
H00043000 WBZ 6-6-6MO-NC NC Rustfrit Stål KG 6MO-61 6MO 6 57.90 17.70 33.70 42.90 26.20 16 11.50 10.20 Ikke på lager 2147483647
H00043002 WBZ 8-8-SS-C1 C1 Rustfrit Stål KG 8MO-61 8 61 18.60 36 46 28.50 18 13.10 11.20 Ikke på lager 2147483647
H00043004 WBZ 8-8-SS-C3 C3 Rustfrit Stål KG 8MO-61 8 61 18.60 36 46 28.50 18 13.10 11.20 Ikke på lager 2147483647
H00043006 WBZ 8-8-SS-NC NC Rustfrit Stål KG 8MO-61 8 61 18.60 36 46 28.50 18 13.10 11.20 Ikke på lager 2147483647
H00043008 WBZ 8-8-6MO-C1 C1 Rustfrit Stål KG 8MO-61 6MO 8 61 18.60 36 46 28.50 18 13.10 11.20 Ikke på lager 2147483647
H00043010 WBZ 8-8-6MO-C3 C3 Rustfrit Stål KG 8MO-61 6MO 8 61 18.60 36 46 28.50 18 13.10 11.20 Ikke på lager 2147483647
H00043012 WBZ 8-8-6MO-NC NC Rustfrit Stål KG 8MO-61 6MO 8 61 18.60 36 46 28.50 18 13.10 11.20 Ikke på lager 2147483647
H00043014 WBZ 10-10-SS-C1 C1 Rustfrit Stål KG 10MO-61 10 63.60 19.50 37 48.40 29.40 22 16.30 11.20 Ikke på lager 2147483647
H00043016 WBZ 10-10-SS-C3 C3 Rustfrit Stål KG 10MO-61 10 63.60 19.50 37 48.40 29.40 22 16.30 11.20 Ikke på lager 2147483647
H00043018 WBZ 10-10-SS-NC NC Rustfrit Stål KG 10MO-61 10 63.60 19.50 37 48.40 29.40 22 16.30 11.20 Ikke på lager 2147483647
H00043020 WBZ 10-10-6MO-C1 C1 Rustfrit Stål KG 10MO-61 6MO 10 63.60 19.50 37 48.40 29.40 22 16.30 11.20 Ikke på lager 2147483647
H00043022 WBZ 10-10-6MO-C3 C3 Rustfrit Stål KG 10MO-61 6MO 10 63.60 19.50 37 48.40 29.40 22 16.30 11.20 Ikke på lager 2147483647
H00043024 WBZ 10-10-6MO-NC NC Rustfrit Stål KG 10MO-61 6MO 10 63.60 19.50 37 48.40 29.40 22 16.30 11.20 Ikke på lager 2147483647
H00043026 WBZ 12-12-SS-C1 C1 Rustfrit Stål KG 12MO-61 12 71 22 41.90 50.80 31.80 24 19.50 12.70 Ikke på lager 2147483647
H00043028 WBZ 12-12-SS-C3 C3 Rustfrit Stål KG 12MO-61 12 71 22 41.90 50.80 31.80 24 19.50 12.70 Ikke på lager 2147483647
H00043030 WBZ 12-12-SS-NC NC Rustfrit Stål KG 12MO-61 12 71 22 41.90 50.80 31.80 24 19.50 12.70 Ikke på lager 2147483647
H00043032 WBZ 12-12-6MO-C1 C1 Rustfrit Stål KG 12MO-61 6MO 12 71 22 41.90 50.80 31.80 24 19.50 12.70 Ikke på lager 2147483647
H00043034 WBZ 12-12-6MO-C3 C3 Rustfrit Stål KG 12MO-61 6MO 12 71 22 41.90 50.80 31.80 24 19.50 12.70 Ikke på lager 2147483647
H00043036 WBZ 12-12-6MO-NC NC Rustfrit Stål KG 12MO-61 6MO 12 71 22 41.90 50.80 31.80 24 19.50 12.70 Ikke på lager 2147483647
H00043038 WBZ 15-15-SS-C1 C1 Rustfrit Stål KG 15MO-61 15 72.50 22 42.60 52.30 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043040 WBZ 15-15-SS-C3 C3 Rustfrit Stål KG 15MO-61 15 72.50 22 42.60 52.30 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043042 WBZ 15-15-SS-NC NC Rustfrit Stål KG 15MO-61 15 72.50 22 42.60 52.30 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043044 WBZ 15-15-6MO-C1 C1 Rustfrit Stål KG 15MO-61 6MO 15 72.50 22 42.60 52.30 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043046 WBZ 15-15-6MO-C3 C3 Rustfrit Stål KG 15MO-61 6MO 15 72.50 22 42.60 52.30 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043048 WBZ 15-15-6MO-NC NC Rustfrit Stål KG 15MO-61 6MO 15 72.50 22 42.60 52.30 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043050 WBZ 16-16-SS-C1 C1 Rustfrit Stål KG 16MO-61 16 72.60 22 42.60 52.40 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043052 WBZ 16-16-SS-C3 C3 Rustfrit Stål KG 16MO-61 16 72.60 22 42.60 52.40 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043054 WBZ 16-16-SS-NC NC Rustfrit Stål KG 16MO-61 16 72.60 22 42.60 52.40 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043056 WBZ 16-16-6MO-C1 C1 Rustfrit Stål KG 16MO-61 6MO 16 72.60 22 42.60 52.40 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043058 WBZ 16-16-6MO-C3 C3 Rustfrit Stål KG 16MO-61 6MO 16 72.60 22 42.60 52.40 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043060 WBZ 16-16-6MO-NC NC Rustfrit Stål KG 16MO-61 6MO 16 72.60 22 42.60 52.40 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00043062 WBZ 18-18-SS-C1 C1 Rustfrit Stål KG 18MO-61 18 78.90 22 47.40 58.70 37.30 30 26 16.80 Ikke på lager 2147483647
H00043064 WBZ 18-18-SS-C3 C3 Rustfrit Stål KG 18MO-61 18 78.90 22 47.40 58.70 37.30 30 26 16.80 Ikke på lager 2147483647
H00043066 WBZ 18-18-SS-NC NC Rustfrit Stål KG 18MO-61 18 78.90 22 47.40 58.70 37.30 30 26 16.80 Ikke på lager 2147483647
H00043068 WBZ 18-18-6MO-C1 C1 Rustfrit Stål KG 18MO-61 6MO 18 78.90 22 47.40 58.70 37.30 30 26 16.80 Ikke på lager 2147483647
H00043070 WBZ 18-18-6MO-C3 C3 Rustfrit Stål KG 18MO-61 6MO 18 78.90 22 47.40 58.70 37.30 30 26 16.80 Ikke på lager 2147483647
H00043072 WBZ 18-18-6MO-NC NC Rustfrit Stål KG 18MO-61 6MO 18 78.90 22 47.40 58.70 37.30 30 26 16.80 Ikke på lager 2147483647
H00043074 WBZ 20-20-SS-C1 C1 Rustfrit Stål KG 20MO-61 20 88.20 22 51 68 40.90 35 29 19 Ikke på lager 2147483647
H00043076 WBZ 20-20-SS-C3 C3 Rustfrit Stål KG 20MO-61 20 88.20 22 51 68 40.90 35 29 19 Ikke på lager 2147483647
H00043078 WBZ 20-20-SS-NC NC Rustfrit Stål KG 20MO-61 20 88.20 22 51 68 40.90 35 29 19 Ikke på lager 2147483647
H00043080 WBZ 20-20-6MO-C1 C1 Rustfrit Stål KG 20MO-61 6MO 20 88.20 22 51 68 40.90 35 29 19 Ikke på lager 2147483647
H00043082 WBZ 20-20-6MO-C3 C3 Rustfrit Stål KG 20MO-61 6MO 20 88.20 22 51 68 40.90 35 29 19 Ikke på lager 2147483647
H00043084 WBZ 20-20-6MO-NC NC Rustfrit Stål KG 20MO-61 6MO 20 88.20 22 51 68 40.90 35 29 19 Ikke på lager 2147483647
H00043086 WBZ 25-25-SS-C1 C1 Rustfrit Stål KG 25MO-61 25 95.80 26.50 54.40 71.40 42.20 41 33.80 24 Ikke på lager 2147483647
H00043088 WBZ 25-25-SS-C3 C3 Rustfrit Stål KG 25MO-61 25 95.80 26.50 54.40 71.40 42.20 41 33.80 24 Ikke på lager 2147483647
H00043090 WBZ 25-25-SS-NC NC Rustfrit Stål KG 25MO-61 25 95.80 26.50 54.40 71.40 42.20 41 33.80 24 Ikke på lager 2147483647
H00043092 WBZ 25-25-6MO-C1 C1 Rustfrit Stål KG 25MO-61 6MO 25 95.80 26.50 54.40 71.40 42.20 41 33.80 24 Ikke på lager 2147483647
H00043096 WBZ 25-25-6MO-NC NC Rustfrit Stål KG 25MO-61 6MO 25 95.80 26.50 54.40 71.40 42.20 41 33.80 24 Ikke på lager 2147483647
H00043094 WBZ 25-25-6MO-C3 C3 Rustfrit Stål KG 25MO-61 6MO 25 95.80 26.50 54.40 71.40 42.20 41 33.80 24 Ikke på lager 2147483647
H00065671 WBZ 3-3-SS Standard Rustfrit Stål KG 3MO-61 3 51.30 15.30 31.20 38.20 24.60 14 8.30 12.70 Ikke på lager 2147483647
H00065673 WBZ 3-3-6MO Standard Rustfrit Stål KG 3MO-61 6MO 3 51.30 15.30 31.20 38.20 24.60 14 8.30 12.70 Ikke på lager 2147483647
H00065675 WBZ 4-4-SS Standard Rustfrit Stål KG 4MO-61 4 53.70 16.10 32 40.50 25.40 14 9.90 12.70 Ikke på lager 2147483647
H00065677 WBZ 4-4-6MO Standard Rustfrit Stål KG 4MO-61 6MO 4 53.70 16.10 32 40.50 25.40 14 9.90 12.70 Ikke på lager 2147483647
H00065679 WBZ 6-6-SS Standard Rustfrit Stål 0,065, KG 6MO-61 GB, Storbritannien 73072910 6 57.90 17.70 33.70 42.90 26.20 16 11.50 10.20 288,11 DKK Ikke på lager
2147483647
H00065681 WBZ 6-6-6MO Standard Rustfrit Stål KG 6MO-61 6MO 6 57.90 17.70 33.70 42.90 26.20 16 11.50 10.20 Ikke på lager 2147483647
H00065683 WBZ 8-8-SS Standard Rustfrit Stål 0, KG 8MO-61 GB, Storbritannien 73072910 8 61 18.60 36 46 28.50 18 13.10 11.20 328,17 DKK Ikke på lager
2147483647
H00065685 WBZ 8-8-6MO Standard Rustfrit Stål KG 8MO-61 6MO 8 61 18.60 36 46 28.50 18 13.10 11.20 Ikke på lager 2147483647
H00065687 WBZ 10-10-SS Standard Rustfrit Stål 0,108, KG 10MO-61 GB, Storbritannien 73072910 10 63.60 19.50 37 48.40 29.40 22 16.30 11.20 414,33 DKK Ikke på lager
Minimum 5
 2147483647
H00065689 WBZ 10-10-6MO Standard Rustfrit Stål KG 10MO-61 6MO 10 63.60 19.50 37 48.40 29.40 22 16.30 11.20 Ikke på lager 2147483647
H00065691 WBZ 12-12-SS Standard Rustfrit Stål 0, KG 12MO-61 GB, Storbritannien 73072910 12 71 22 41.90 50.80 31.80 24 19.50 12.70 583,97 DKK Ikke på lager
2147483647
H00065693 WBZ 12-12-6MO Standard Rustfrit Stål KG 12MO-61 6MO 12 71 22 41.90 50.80 31.80 24 19.50 12.70 Ikke på lager 2147483647
H00065695 WBZ 15-15-SS Standard Rustfrit Stål 0,109, KG 15MO-61 GB, Storbritannien 73072910 15 72.50 22 42.60 52.30 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00065697 WBZ 15-15-6MO Standard Rustfrit Stål KG 15MO-61 6MO 15 72.50 22 42.60 52.30 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00065699 WBZ 16-16-SS Standard Rustfrit Stål 0,19, KG 16MO-61 GB, Storbritannien 73072910 16 72.60 22 42.60 52.40 32.50 27 22.50 12.70 893,78 DKK Ikke på lager
2147483647
H00065701 WBZ 16-16-6MO Standard Rustfrit Stål KG 16MO-61 6MO 16 72.60 22 42.60 52.40 32.50 27 22.50 12.70 Ikke på lager 2147483647
H00065703 WBZ 18-18-SS Standard Rustfrit Stål 0,092, KG 18MO-61 GB, Storbritannien 73072910 18 78.90 22 47.40 58.70 37.30 30 26 16.80 Ikke på lager 2147483647
H00065705 WBZ 18-18-6MO Standard Rustfrit Stål KG 18MO-61 6MO 18 78.90 22 47.40 58.70 37.30 30 26 16.80 Ikke på lager 2147483647
H00065707 WBZ 20-20-SS Standard Rustfrit Stål 0,092, KG 20MO-61 GB, Storbritannien 73072910 20 88.20 22 51 68 40.90 35 29 19 Ikke på lager 2147483647
H00065709 WBZ 20-20-6MO Standard Rustfrit Stål KG 20MO-61 6MO 20 88.20 22 51 68 40.90 35 29 19 Ikke på lager 2147483647
H00065711 WBZ 25-25-SS Standard Rustfrit Stål 0, KG 25MO-61 GB, Storbritannien 73072910 25 95.80 26.50 54.40 71.40 42.20 41 33.80 24 2014,65 DKK Ikke på lager
Minimum 5
 2147483647
H00065713 WBZ 25-25-6MO Standard Rustfrit Stål KG 25MO-61 6MO 25 95.80 26.50 54.40 71.40 42.20 41 33.80 24 Ikke på lager 2147483647
