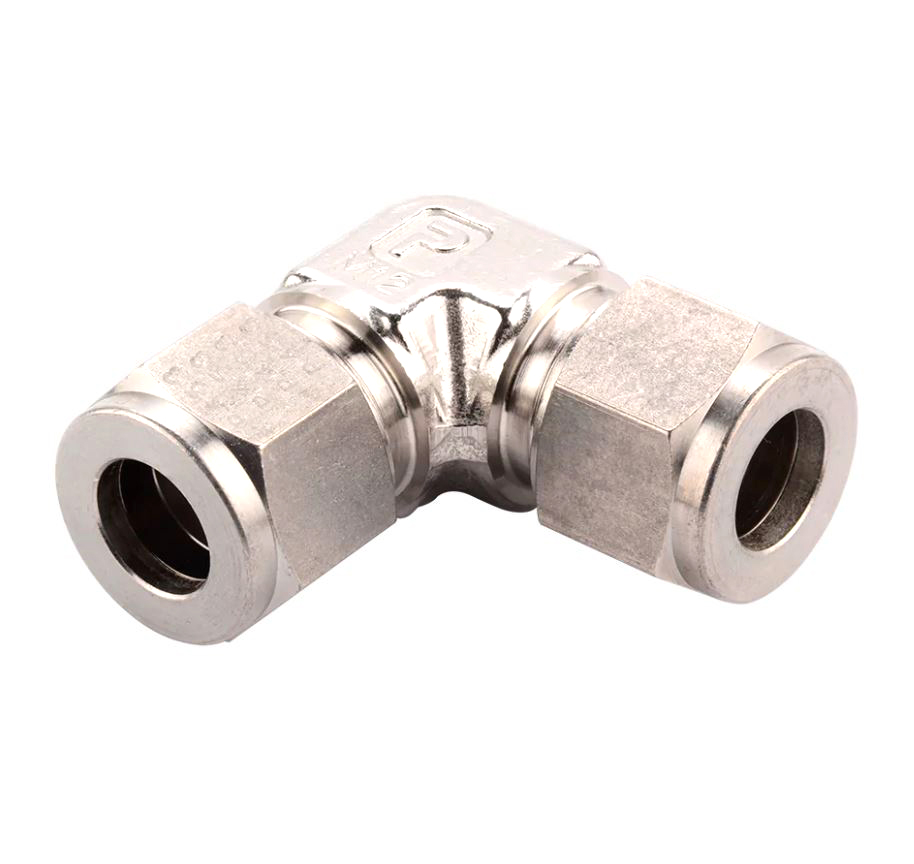

CPI - Samler Vinkel for Metriske Rør

Datasheets
Union Elbow For Metric Tube
Fitting ends
# Endetype Endeform Gevind Tætning
1 A-Lok Han UNF Komprimering - enkelt klemring
2 A-Lok Han UNF Komprimering - enkelt klemring
Fitting data
Form Vinkel 90°

Samlingskombination Rør-til-Rør
Produktklassifisering Proces
Produktkategori Fittings
Produktgruppe Process Fittings
Produktprogram Klemring
Produktunderprogram CPI - Single Ferrule
Ekstra info Tube to Tube Unions, Tube to Tube Unions
Vis i fuld skærm
Hymatik varenr. Leverandør varenr.
Alok Fitting Option
Materiale
Vægt
Inter Changes With
Materiale Standard
Oprindelsesland
TariffNumber

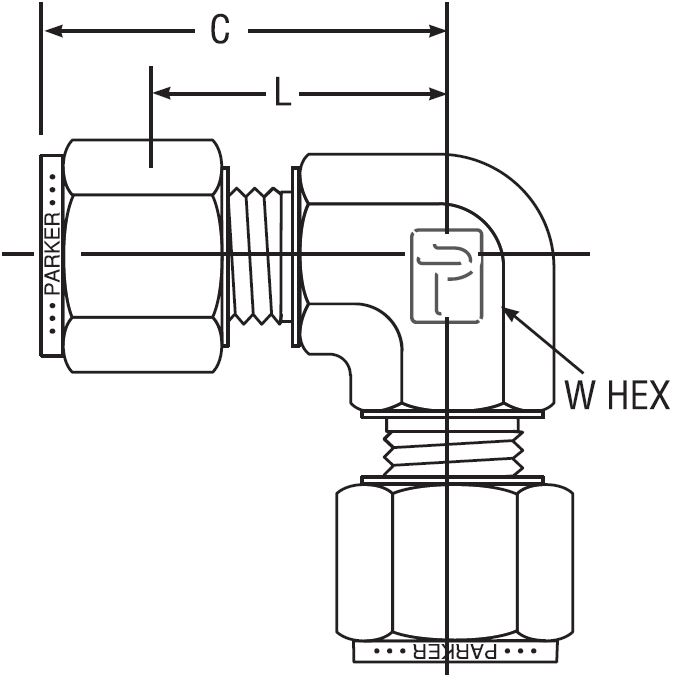

Tube OD (mm)
C (mm)
L (mm)
W Hex Inches
Enhedspris
Lagerstatus
Favorit Sort Order
H00043266 EBZ 3-3-SS-C1 C1 Rustfrit Stål KG 3MO-9 3 22.30 15.70 3/8 Ikke på lager 2147483647
H00043268 EBZ 3-3-SS-C3 C3 Rustfrit Stål KG 3MO-9 3 22.30 15.70 3/8 Ikke på lager 2147483647
H00043270 EBZ 3-3-SS-NC NC Rustfrit Stål KG 3MO-9 3 22.30 15.70 3/8 Ikke på lager 2147483647
H00043272 EBZ 3-3-6MO-C1 C1 Rustfrit Stål KG 3MO-9 6MO 3 22.30 15.70 3/8 Ikke på lager 2147483647
H00043274 EBZ 3-3-6MO-C3 C3 Rustfrit Stål KG 3MO-9 6MO 3 22.30 15.70 3/8 Ikke på lager 2147483647
H00043276 EBZ 3-3-6MO-NC NC Rustfrit Stål KG 3MO-9 6MO 3 22.30 15.70 3/8 Ikke på lager 2147483647
H00043278 EBZ 4-4-SS-C1 C1 Rustfrit Stål KG 4MO-9 4 25.40 18.80 1/2 Ikke på lager 2147483647
H00043280 EBZ 4-4-SS-C3 C3 Rustfrit Stål KG 4MO-9 4 25.40 18.80 1/2 Ikke på lager 2147483647
H00043282 EBZ 4-4-SS-NC NC Rustfrit Stål KG 4MO-9 4 25.40 18.80 1/2 Ikke på lager 2147483647
H00043284 EBZ 4-4-6MO-C1 C1 Rustfrit Stål KG 4MO-9 6MO 4 25.40 18.80 1/2 Ikke på lager 2147483647
H00043286 EBZ 4-4-6MO-C3 C3 Rustfrit Stål KG 4MO-9 6MO 4 25.40 18.80 1/2 Ikke på lager 2147483647
H00043288 EBZ 4-4-6MO-NC NC Rustfrit Stål KG 4MO-9 6MO 4 25.40 18.80 1/2 Ikke på lager 2147483647
H00043290 EBZ 6-6-SS-C1 C1 Rustfrit Stål KG 6MO-9 6 27 19.60 1/2 Ikke på lager 2147483647
H00043292 EBZ 6-6-SS-C3 C3 Rustfrit Stål KG 6MO-9 6 27 19.60 1/2 Ikke på lager 2147483647
H00043294 EBZ 6-6-SS-NC NC Rustfrit Stål KG 6MO-9 6 27 19.60 1/2 Ikke på lager 2147483647
H00043296 EBZ 6-6-6MO-C1 C1 Rustfrit Stål KG 6MO-9 6MO 6 27 19.60 1/2 Ikke på lager 2147483647
H00043298 EBZ 6-6-6MO-C3 C3 Rustfrit Stål KG 6MO-9 6MO 6 27 19.60 1/2 Ikke på lager 2147483647
H00043300 EBZ 6-6-6MO-NC NC Rustfrit Stål KG 6MO-9 6MO 6 27 19.60 1/2 Ikke på lager 2147483647
H00043302 EBZ 8-8-SS-C1 C1 Rustfrit Stål KG 8MO-9 8 28.80 21.30 9/16 Ikke på lager 2147483647
H00043304 EBZ 8-8-SS-C3 C3 Rustfrit Stål KG 8MO-9 8 28.80 21.30 9/16 Ikke på lager 2147483647
H00043306 EBZ 8-8-SS-NC NC Rustfrit Stål KG 8MO-9 8 28.80 21.30 9/16 Ikke på lager 2147483647
H00043308 EBZ 8-8-6MO-C1 C1 Rustfrit Stål KG 8MO-9 6MO 8 28.80 21.30 9/16 Ikke på lager 2147483647
H00043310 EBZ 8-8-6MO-C3 C3 Rustfrit Stål KG 8MO-9 6MO 8 28.80 21.30 9/16 Ikke på lager 2147483647
H00043312 EBZ 8-8-6MO-NC NC Rustfrit Stål KG 8MO-9 6MO 8 28.80 21.30 9/16 Ikke på lager 2147483647
H00043314 EBZ 10-10-SS-C1 C1 Rustfrit Stål KG 10MO-9 10 31.50 23.90 11/16 Ikke på lager 2147483647
H00043316 EBZ 10-10-SS-C3 C3 Rustfrit Stål KG 10MO-9 10 31.50 23.90 11/16 Ikke på lager 2147483647
H00043318 EBZ 10-10-SS-NC NC Rustfrit Stål KG 10MO-9 10 31.50 23.90 11/16 Ikke på lager 2147483647
H00043320 EBZ 10-10-6MO-C1 C1 Rustfrit Stål KG 10MO-9 6MO 10 31.50 23.90 11/16 Ikke på lager 2147483647
H00043322 EBZ 10-10-6MO-C3 C3 Rustfrit Stål KG 10MO-9 6MO 10 31.50 23.90 11/16 Ikke på lager 2147483647
H00043324 EBZ 10-10-6MO-NC NC Rustfrit Stål KG 10MO-9 6MO 10 31.50 23.90 11/16 Ikke på lager 2147483647
H00043326 EBZ 12-12-SS-C1 C1 Rustfrit Stål KG 12MO-9 12 36 25.90 13/16 Ikke på lager 2147483647
H00043328 EBZ 12-12-SS-C3 C3 Rustfrit Stål KG 12MO-9 12 36 25.90 13/16 Ikke på lager 2147483647
H00043330 EBZ 12-12-SS-NC NC Rustfrit Stål KG 12MO-9 12 36 25.90 13/16 Ikke på lager 2147483647
H00043332 EBZ 12-12-6MO-C1 C1 Rustfrit Stål KG 12MO-9 6MO 12 36 25.90 13/16 Ikke på lager 2147483647
H00043334 EBZ 12-12-6MO-C3 C3 Rustfrit Stål KG 12MO-9 6MO 12 36 25.90 13/16 Ikke på lager 2147483647
H00043336 EBZ 12-12-6MO-NC NC Rustfrit Stål KG 12MO-9 6MO 12 36 25.90 13/16 Ikke på lager 2147483647
H00043338 EBZ 14-14-SS-C1 C1 Rustfrit Stål KG 14MO-9 14 38.10 28 15/16 Ikke på lager 2147483647
H00043340 EBZ 14-14-SS-C3 C3 Rustfrit Stål KG 14MO-9 14 38.10 28 15/16 Ikke på lager 2147483647
H00043342 EBZ 14-14-SS-NC NC Rustfrit Stål KG 14MO-9 14 38.10 28 15/16 Ikke på lager 2147483647
H00043344 EBZ 14-14-6MO-C1 C1 Rustfrit Stål KG 14MO-9 6MO 14 38.10 28 15/16 Ikke på lager 2147483647
H00043346 EBZ 14-14-6MO-C3 C3 Rustfrit Stål KG 14MO-9 6MO 14 38.10 28 15/16 Ikke på lager 2147483647
H00043348 EBZ 14-14-6MO-NC NC Rustfrit Stål KG 14MO-9 6MO 14 38.10 28 15/16 Ikke på lager 2147483647
H00043350 EBZ 15-15-SS-C1 C1 Rustfrit Stål KG 15MO-9 15 38 27.90 15/16 Ikke på lager 2147483647
H00043352 EBZ 15-15-SS-C3 C3 Rustfrit Stål KG 15MO-9 15 38 27.90 15/16 Ikke på lager 2147483647
H00043354 EBZ 15-15-SS-NC NC Rustfrit Stål KG 15MO-9 15 38 27.90 15/16 Ikke på lager 2147483647
H00043356 EBZ 15-15-6MO-C1 C1 Rustfrit Stål KG 15MO-9 6MO 15 38 27.90 15/16 Ikke på lager 2147483647
H00043358 EBZ 15-15-6MO-C3 C3 Rustfrit Stål KG 15MO-9 6MO 15 38 27.90 15/16 Ikke på lager 2147483647
H00043360 EBZ 15-15-6MO-NC NC Rustfrit Stål KG 15MO-9 6MO 15 38 27.90 15/16 Ikke på lager 2147483647
H00043362 EBZ 16-16-SS-C1 C1 Rustfrit Stål KG 16MO-9 16 38 27.90 15/16 Ikke på lager 2147483647
H00043364 EBZ 16-16-SS-C3 C3 Rustfrit Stål KG 16MO-9 16 38 27.90 15/16 Ikke på lager 2147483647
H00043366 EBZ 16-16-SS-NC NC Rustfrit Stål KG 16MO-9 16 38 27.90 15/16 Ikke på lager 2147483647
H00043368 EBZ 16-16-6MO-C1 C1 Rustfrit Stål KG 16MO-9 6MO 16 38 27.90 15/16 Ikke på lager 2147483647
H00043370 EBZ 16-16-6MO-C3 C3 Rustfrit Stål KG 16MO-9 6MO 16 38 27.90 15/16 Ikke på lager 2147483647
H00043372 EBZ 16-16-6MO-NC NC Rustfrit Stål KG 16MO-9 6MO 16 38 27.90 15/16 Ikke på lager 2147483647
H00043374 EBZ 18-18-SS-C1 C1 Rustfrit Stål KG 18MO-9 18 39.80 29.70 1-1/16 Ikke på lager 2147483647
H00043376 EBZ 18-18-SS-C3 C3 Rustfrit Stål KG 18MO-9 18 39.80 29.70 1-1/16 Ikke på lager 2147483647
H00043378 EBZ 18-18-SS-NC NC Rustfrit Stål KG 18MO-9 18 39.80 29.70 1-1/16 Ikke på lager 2147483647
H00043380 EBZ 18-18-6MO-C1 C1 Rustfrit Stål KG 18MO-9 6MO 18 39.80 29.70 1-1/16 Ikke på lager 2147483647
H00043382 EBZ 18-18-6MO-C3 C3 Rustfrit Stål KG 18MO-9 6MO 18 39.80 29.70 1-1/16 Ikke på lager 2147483647
H00043384 EBZ 18-18-6MO-NC NC Rustfrit Stål KG 18MO-9 6MO 18 39.80 29.70 1-1/16 Ikke på lager 2147483647
H00043386 EBZ 20-20-SS-C1 C1 Rustfrit Stål KG 20MO-9 20 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043388 EBZ 20-20-SS-C3 C3 Rustfrit Stål KG 20MO-9 20 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043390 EBZ 20-20-SS-NC NC Rustfrit Stål KG 20MO-9 20 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043392 EBZ 20-20-6MO-C1 C1 Rustfrit Stål KG 20MO-9 6MO 20 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043394 EBZ 20-20-6MO-C3 C3 Rustfrit Stål KG 20MO-9 6MO 20 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043396 EBZ 20-20-6MO-NC NC Rustfrit Stål KG 20MO-9 6MO 20 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043398 EBZ 22-22-SS-C1 C1 Rustfrit Stål KG 22MO-9 22 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043400 EBZ 22-22-SS-C3 C3 Rustfrit Stål KG 22MO-9 22 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043402 EBZ 22-22-SS-NC NC Rustfrit Stål KG 22MO-9 22 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043404 EBZ 22-22-6MO-C1 C1 Rustfrit Stål KG 22MO-9 6MO 22 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043406 EBZ 22-22-6MO-C3 C3 Rustfrit Stål KG 22MO-9 6MO 22 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043408 EBZ 22-22-6MO-NC NC Rustfrit Stål KG 22MO-9 6MO 22 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00043410 EBZ 25-25-SS-C1 C1 Rustfrit Stål KG 25MO-9 25 49.10 36.80 1-3/8 Ikke på lager 2147483647
H00043412 EBZ 25-25-SS-C3 C3 Rustfrit Stål KG 25MO-9 25 49.10 36.80 1-3/8 Ikke på lager 2147483647
H00043414 EBZ 25-25-SS-NC NC Rustfrit Stål KG 25MO-9 25 49.10 36.80 1-3/8 Ikke på lager 2147483647
H00043416 EBZ 25-25-6MO-C1 C1 Rustfrit Stål KG 25MO-9 6MO 25 49.10 36.80 1-3/8 Ikke på lager 2147483647
H00043420 EBZ 25-25-6MO-NC NC Rustfrit Stål KG 25MO-9 6MO 25 49.10 36.80 1-3/8 Ikke på lager 2147483647
H00043418 EBZ 25-25-6MO-C3 C3 Rustfrit Stål KG 25MO-9 6MO 25 49.10 36.80 1-3/8 Ikke på lager 2147483647
H00065771 EBZ 3-3-SS Standard Rustfrit Stål KG 3MO-9 3 22.30 15.70 3/8 Ikke på lager 2147483647
H00065773 EBZ 3-3-6MO Standard Rustfrit Stål KG 3MO-9 6MO 3 22.30 15.70 3/8 Ikke på lager 2147483647
H00065775 EBZ 4-4-SS Standard Rustfrit Stål 0, KG 4MO-9 GB, Storbritannien 73072290 4 25.40 18.80 1/2 888,19 DKK Ikke på lager
Minimum 5
 2147483647
H00065777 EBZ 4-4-6MO Standard Rustfrit Stål KG 4MO-9 6MO 4 25.40 18.80 1/2 Ikke på lager 2147483647
H00065779 EBZ 6-6-SS Standard Rustfrit Stål 0,048, KG 6MO-9 GB, Storbritannien 73072290 6 27 19.60 1/2 279,82 DKK Ikke på lager
2147483647
H00065781 EBZ 6-6-6MO Standard Rustfrit Stål KG 6MO-9 6MO 6 27 19.60 1/2 Ikke på lager 2147483647
H00065783 EBZ 8-8-SS Standard Rustfrit Stål 0,058, KG 8MO-9 GB, Storbritannien 73072290 8 28.80 21.30 9/16 302,20 DKK Ikke på lager
2147483647
H00065785 EBZ 8-8-6MO Standard Rustfrit Stål KG 8MO-9 6MO 8 28.80 21.30 9/16 Ikke på lager 2147483647
H00065787 EBZ 10-10-SS Standard Rustfrit Stål 0,0954, KG 10MO-9 GB, Storbritannien 73072290 10 31.50 23.90 11/16 343,38 DKK Ikke på lager
2147483647
H00065789 EBZ 10-10-6MO Standard Rustfrit Stål KG 10MO-9 6MO 10 31.50 23.90 11/16 Ikke på lager 2147483647
H00065791 EBZ 12-12-SS Standard Rustfrit Stål 0,1434, KG 12MO-9 GB, Storbritannien 73072290 12 36 25.90 13/16 343,38 DKK Ikke på lager
2147483647
H00065793 EBZ 12-12-6MO Standard Rustfrit Stål KG 12MO-9 6MO 12 36 25.90 13/16 Ikke på lager 2147483647
H00065795 EBZ 14-14-SS Standard Rustfrit Stål 0, KG 14MO-9 GB, Storbritannien 73072290 14 38.10 28 15/16 693,93 DKK Ikke på lager
Minimum 5
 2147483647
H00065797 EBZ 14-14-6MO Standard Rustfrit Stål KG 14MO-9 6MO 14 38.10 28 15/16 Ikke på lager 2147483647
H00065799 EBZ 15-15-SS Standard Rustfrit Stål 0,151, KG 15MO-9 GB, Storbritannien 73072910 15 38 27.90 15/16 Ikke på lager 2147483647
H00065801 EBZ 15-15-6MO Standard Rustfrit Stål KG 15MO-9 6MO 15 38 27.90 15/16 Ikke på lager 2147483647
H00065803 EBZ 16-16-SS Standard Rustfrit Stål 1,715, KG 16MO-9 GB, Storbritannien 73072290 16 38 27.90 15/16 632,98 DKK Ikke på lager
2147483647
H00065805 EBZ 16-16-6MO Standard Rustfrit Stål KG 16MO-9 6MO 16 38 27.90 15/16 Ikke på lager 2147483647
H00065807 EBZ 18-18-SS Standard Rustfrit Stål 0, KG 18MO-9 GB, Storbritannien 73072290 18 39.80 29.70 1-1/16 1046,41 DKK Ikke på lager
2147483647
H00065809 EBZ 18-18-6MO Standard Rustfrit Stål KG 18MO-9 6MO 18 39.80 29.70 1-1/16 Ikke på lager 2147483647
H00065811 EBZ 20-20-SS Standard Rustfrit Stål 0,444, KG 20MO-9 GB, Storbritannien 73072290 20 44.60 34.50 1-3/8 1467,46 DKK Ikke på lager
2147483647
H00065813 EBZ 20-20-6MO Standard Rustfrit Stål KG 20MO-9 6MO 20 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00065815 EBZ 22-22-SS Standard Rustfrit Stål 0,398, KG 22MO-9 GB, Storbritannien 73072290 22 44.60 34.50 1-3/8 1602,78 DKK Ikke på lager
Minimum 5
 2147483647
H00065817 EBZ 22-22-6MO Standard Rustfrit Stål KG 22MO-9 6MO 22 44.60 34.50 1-3/8 Ikke på lager 2147483647
H00065819 EBZ 25-25-SS Standard Rustfrit Stål 0, KG 25MO-9 GB, Storbritannien 73072910 25 49.10 36.80 1-3/8 1909,39 DKK Ikke på lager
2147483647
H00065821 EBZ 25-25-6MO Standard Rustfrit Stål KG 25MO-9 6MO 25 49.10 36.80 1-3/8 Ikke på lager 2147483647
