Guide: Sådan vælger du den rette hydraulikslange (STAMP)

Vælg slange efter STAMP-metoden: Størrelse, Temperatur, Applikation, Medie og Tryk(Pressure), og match altid slange, koblinger og medie efter gældende EN/ISO-standarder. Er du i tvivl, så kontakt Hymatik for korrekt dimensionering og hurtig levering.

STAMP

Størrelse (Size): Indvendig diameter (I.D.) og flowkrav
Temperatur (Temperature): Omgivelser og medietemperatur
Applikation (Application): Bøjningsradius, bevægelse, vibration, montage
Medie (Media): Olie-/væsketype og kompatibilitet
Tryk (Pressure): Arbejdstryk, spidstryk og sikkerhedsfaktor

Størrelse

Find den korrekte dimension for at undgå tryktab, varme og unødvendigt slid.

Mål slangens I.D. præcist (måleenheder: DN/-dash).
Dimensionér efter ønsket flowhastighed for at minimere tryktab og varmeudvikling.
Tag højde for længde, fittings og eventuelle stramme bøjninger.

Typiske fejl

For lille I.D, kan føre til overophedning og tryktab.
For lang slange eller unødige bøjninger kan føre til turbulens og slitage.

Temperatur

Levetiden på slangen afhænger af temperaturen (varme og kulde).

To temperaturer du skal kende:

Omgivelsestemperatur: UV, ozon, kemikalier og varme fra nærliggende komponenter.
Medietemperatur: Mineralolie, bio-olie eller vandbaserede væsker

Mange hydraulikslanger er klassificeret til ca. -40 °C til +100 °C (tjek datablad for nøjagtige grænser). Ekstreme temperaturer kræver specialslanger (fx højtemperatur- eller kulderesistente covers).

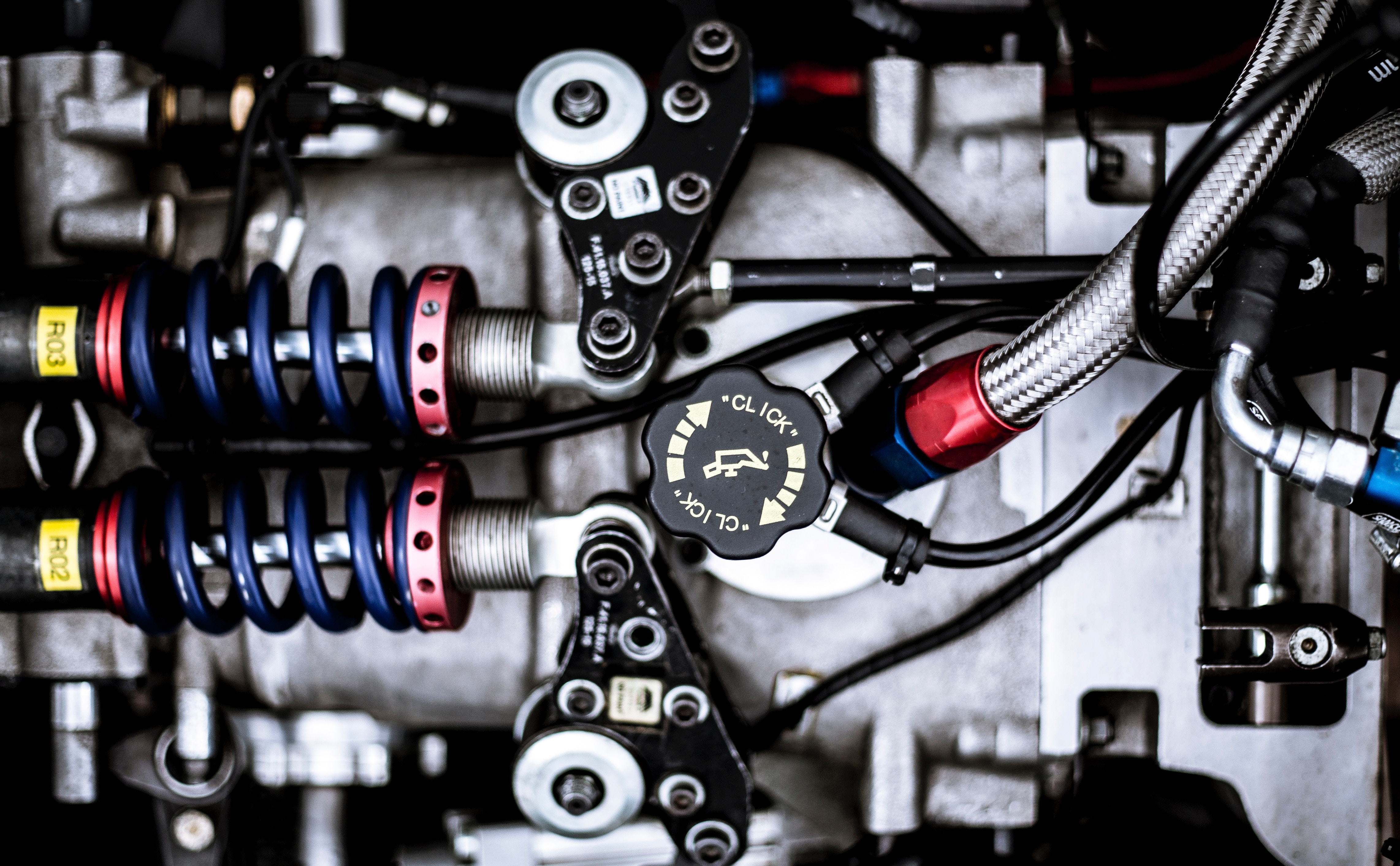

Applikation

Montér altid slangen korrekt og undgå for tidlig svigt. Forhold du skal tage højde for, når du skal vælge din slange:

Minimum bøjningsradius (RB min): Overhold producentens RB – bøj aldrig tættere.
Bevægelse: Brug en slange med høj fleksibilitet til dynamiske applikationer (fx EN 857 2SC).
Vibration: Overvej ORFS-koblinger for tæthed og modstand mod vibration.
Ruting: Undgå torsion. Brug 90° eller 45° fittings hvor det forbedrer flow og reducerer stress.
Længdekompensation: Slangerne kan forlænges/forkortes under tryk, giv plads i montagen.
Abrasion: Vælg slidstærk cover (fx SuperTough) eller beskyttelsesslange ved risiko for gnidning.
Miljø: Vælg ozon-/UV-resistent cover ved udendørs brug; kemikalieeksponering kan kræve specialmaterialer.

Medie

Husk at tjekke hvilken form for væske dit hydrauliksystem bruger. Væskekompatibilitet er kritisk, tjek derfor altid mediedata.

Mineralolie (HL/HLP), bio-baserede olier (HEES/HETG), fosfatester (HFD), vandbaserede (HFA/HFB/HFC) m.fl.
Sørg for, at både slange og fittings’ tætninger (NBR/FKM/EPDM) er kompatible.
Krav om antistatisk/ledende slanger kan gælde for visse medier og ATEX-miljøer.

Pressure (tryk)

Kend arbejdstryk og spidstryk. Dimensionér efter det højeste reelle tryk.

Slangesamlingens arbejdstryk skal være lig med eller højere end systemets maksimale arbejdstryk.
Spidstryk (peak) og pulser skal medregnes – vælg evt. højere trykklasse.
Følg gængs sikkerhedsfaktor (typisk 4:1 for hydraulik – bekræft i datablad/standard).

Ofte stillede spørgsmål (FAQ)

Hvilken hydraulikslange skal jeg bruge til højtryk i kompakte installationer? Vælg en 2SC/kompakt højtryksklasse med lav bøjningsradius og korrekt arbejdstryk. Tjek datablad for temperatur og medie.

Kan jeg bruge bio-olie i en standard slange? Kun hvis inderlag og tætninger er kompatible med bio-olien. Tjek kompatibilitet i datablad, ellers vælg en bio-olie-godkendt slange.

Hvor ofte bør jeg inspicere mine slanger? Visuelt ved hvert serviceeftersyn og altid efter trykstød/overophedning. Udskift ved første tegn på skade.

Hvad betyder ISO 18752? En global klassificering, der grupperer slanger efter tryk/temperatur og applikationskrav for at forenkle valg på tværs af fabrikater.
